تعليمات الأسلاك لمرشح العزل
في التطبيقات العملية لحاملات خطوط الطاقة، يتم تركيب أحمال كبيرة مثل مثبتات الجهد، ومحولات التردد، وأنظمة المؤازرة، والمحركات عالية الطاقة، والمكثفات ذات السعة الكبيرة، ووحدات UPS بشكل شائع على خطوط الكهرباء. تظهر هذه الأحمال تأثيرات امتصاص واضحة على الإشارات عالية التردد في حاملات خطوط الطاقة ذات النطاق العريض. لمنع تدهور أداء ناقلات خطوط الطاقة، يوصى بشدة بتثبيت مرشحات عزل مخصصة على خطوط الطاقة لمنع التداخل من مصادر التحميل، وبالتالي تحقيق أداء الاتصال الأمثل لأنظمة حاملات خطوط الطاقة.
طريقة الأسلاك لمرشح العزل:
1. جانب مصدر الطاقة: يتم توصيل مدخل (LINE) مرشح العزل على جانب مصدر الطاقة بمدخل الطاقة، بينما يرتبط مخرجه (LOAD) بمخرج (LOAD) لمرشح العزل على جانب الحمل. يتم توصيل حامل النطاق العريض بالتوازي مع مخرج (LOAD) لمرشح العزل.
2.جانب التحميل: يتم توصيل مخرج (LOAD) لمرشح العزل الموجود على جانب الحمل بمدخل مصدر الطاقة، بينما يرتبط مدخله (LINE) بمعدات التحميل. يتم توصيل حامل النطاق العريض بالتوازي مع مخرج (LOAD) لمرشح العزل.

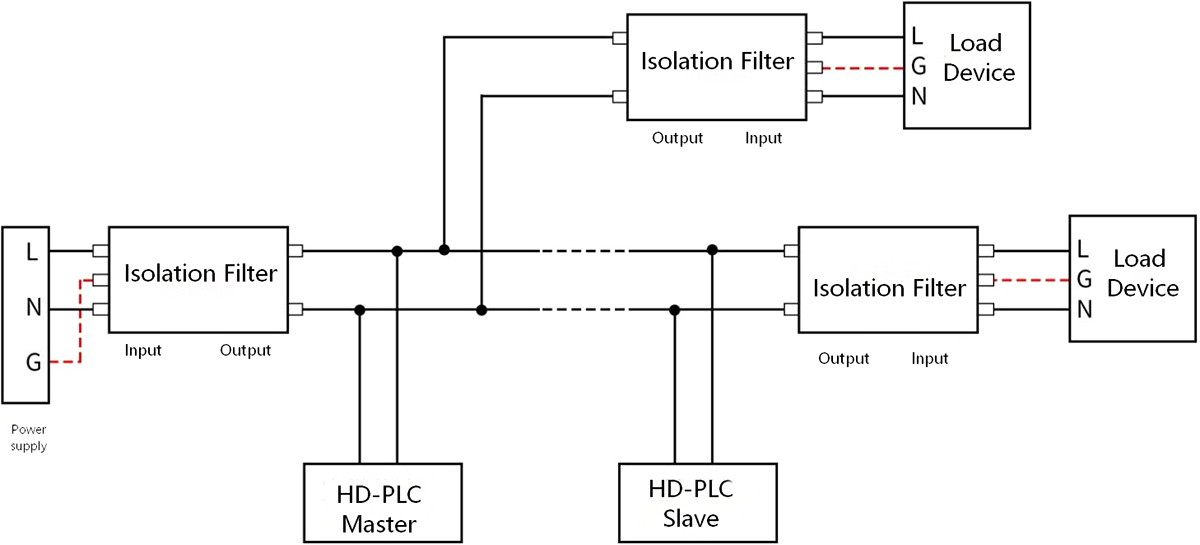

يظهر أدناه مخطط الأسلاك لمرشح العزل أحادي الطور:

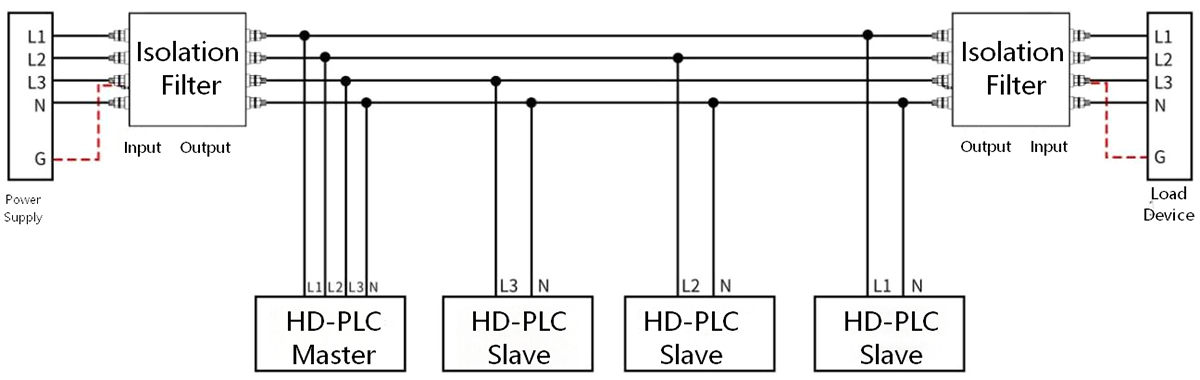

يظهر أدناه مخطط الأسلاك لمرشح معزول ثلاثي الطور بأربعة أسلاك:
يظهر أدناه الرسم التخطيطي لأسلاك مرشح العزل المخصص لمحول التردد:
مسائل تحتاج إلى اهتمام:
1. مرشح العزل هو مرشح عزل مصدر طاقة مخصص مصمم للاستخدام مع ناقلات خطوط الطاقة. لا تستبدل أبدًا مرشحات الطاقة التجارية بمرشحات العزل المخصصة المخصصة لحاملات خطوط الطاقة.
2. عند تركيب مرشحات العزل، يجب تحديد اتجاه التثبيت بعناية. بالنسبة للمرشحات من جانب مصدر الطاقة، يتدفق التيار من الإدخال إلى الإخراج، بينما بالنسبة للمرشحات من جانب التحميل، فإنه يتدفق من الإخراج إلى الإدخال. من المهم بشكل خاص ملاحظة أن اتجاه تركيب مرشحات جانب التحميل هو عكس اتجاه تركيب مرشحات جانب مصدر الطاقة.
3. يتم توصيل مرشح العزل بشكل متسلسل على خط الطاقة، بينما يتم توصيل حامل النطاق العريض بالتوازي مع خط الطاقة عند طرف الإخراج لمرشح العزل. يجب عدم تركيب مرشحات العزل على خطوط الكهرباء بين شركات نقل النطاق العريض المختلفة داخل نفس الشبكة.
4. يجب تركيب مرشح العزل في أقرب وقت ممكن من كل من جانب مصدر الطاقة وجانب الحمل لتصفية التداخل الكهرومغناطيسي الذي يتطفل على طول خطوط الطاقة ويشع إلى الخارج بشكل فعال.
5. يجب أن تحافظ خطوط الإدخال والإخراج لمرشح العزل على مسافة مناسبة بينهما. تجنب الأسلاك المتوازية أو المتقاطعة لمنع تدهور أداء التصفية.
6. يجب عدم ترك السلك الأرضي لمرشح العزل في حالة عائمة؛ يجب أن يكون متصلاً إما بسلك أرضي أو بالعلبة المعدنية للصندوق الكهربائي، ويفضل أن يكون أقصر طول ممكن.
7. يجب أن تكون جميع الأحمال الموجودة على دائرة حامل الطاقة مجهزة بمرشحات عزل لضمان عمل اتصال حامل النطاق العريض على خطوط طاقة نظيفة.
8. خطر حدوث صدمة كهربائية: لا تعمل في ظروف حية! تم تجهيز مرشح العزل بمكونات تخزين الطاقة، وتبقى مخاطر الجهد الكهربي في غضون 10 ثوانٍ بعد انقطاع التيار الكهربائي. لا تلمس التوصيلات الطرفية مباشرة بعد انقطاع التيار الكهربائي.
