تقنيات استشعار الميل: اختيار مبدأ القياس الصحيح

لا تقيس جميع مقاييس الميل الزاوية بنفس الطريقة، كما أن مبدأ الاستشعار الأساسي له آثار مباشرة على الدقة وسلوك الانجراف والاستجابة الديناميكية والملاءمة لبيئات التثبيت المختلفة. تحمل كل من التقنيات الثلاث السائدة المنتشرة في تطبيقات الهندسة الصناعية والمدنية مقايضات متميزة.

مقاييس التسارع السعوية MEMS هي التكنولوجيا الأكثر اعتماداً على نطاق واسع في أجهزة استشعار الإمالة الحديثة. يقومون بقياس مكون تسارع الجاذبية على طول محور أو محورين حساسين ويحسبون زاوية الميل مثلثيًا. وتتمثل مزاياها الرئيسية في الدقة العالية (غالبًا أقل من 0.001 درجة)، وعامل الشكل المدمج، والاستهلاك المنخفض للطاقة. تعتبر الحساسية للاهتزاز هي القيد الأساسي: في البيئات ذات الإثارة الميكانيكية المستمرة، تتطلب أجهزة الاستشعار المستندة إلى الأنظمة الكهروميكانيكية الدقيقة (MEMS) تصفية رقمية لفصل الميل شبه الثابت عن ضوضاء التسارع الديناميكي.

أجهزة استشعار إمالة السوائل كهربائيا استخدم موضع السائل الموصل داخل تجويف مغلق للكشف عن الميل. وهي بطبيعتها غير حساسة للاهتزازات عالية التردد - حيث يعمل السائل كمرشح ميكانيكي للتمرير المنخفض - مما يجعلها مناسبة تمامًا للتطبيقات على الآلات الاهتزازية أو الهياكل المعرضة للزلازل. ومع ذلك، فإن نطاق قياسها عادة ما يكون أضيق، ويمكن أن تؤدي تغيرات لزوجة السوائل الناتجة عن درجة الحرارة إلى الانجراف دون تعويض فعال.

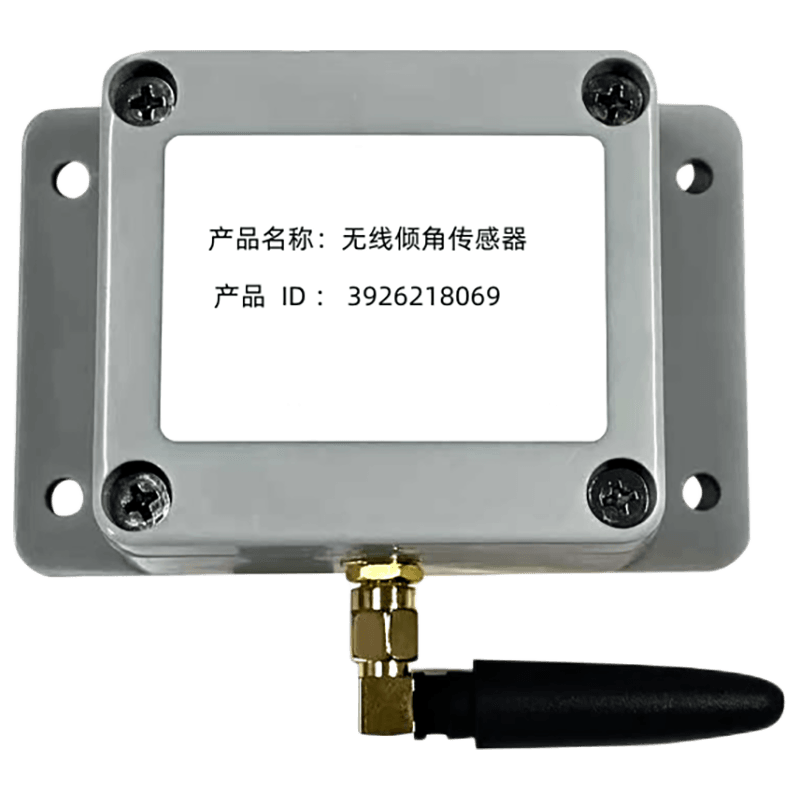

مقاييس الميل بالألياف الضوئية تعمل وفقًا لمبادئ قياس التداخل أو تعديل الشدة، مما يوفر مناعة ضد التداخل الكهرومغناطيسي والقدرة على العمل بأمان في البيئات المتفجرة أو العدوانية كيميائيًا. إنها الخيار المفضل لمراقبة البنية التحتية الحيوية - وجوه السدود، وأعمدة المناجم، والمحطات الفرعية ذات الجهد العالي - حيث يكون طول عمر المستشعر والسلامة الجوهرية أمرًا بالغ الأهمية. أ مستشعر الميل اللاسلكي تم تصميمه استنادًا إلى تقنية MEMS مع تعويض اهتزاز قوي على متن الطائرة، وهو يوفر الآن أداء قياس ينافس أجهزة الاستشعار الإلكتروليتية في معظم حالات الاستخدام الصناعي، بتكلفة أقل بكثير ومع ميزة إضافية تتمثل في الاتصال اللاسلكي.

الدقة والتحليل والمعايرة: ما تعنيه المواصفات فعليًا

غالبًا ما تدمج أوراق بيانات مستشعر الإمالة بين الدقة والدقة والتكرار - وهي ثلاثة معلمات أداء متميزة تحدد الملاءمة للغرض في التطبيقات المختلفة. يعد فهم الفرق أمرًا ضروريًا عند تحديد أ مقياس الميل اللاسلكي عالي الدقة للقيام بمهمة مراقبة صعبة.

• القرار هو أصغر تغيير في الزاوية يمكن للمستشعر اكتشافه والإبلاغ عنه. دقة تبلغ 0.01 درجة تعني أن الإخراج لن يتغير حتى يتغير الميل بمقدار هذا المقدار على الأقل. الدقة العالية لا تعني دقة عالية - يمكن للمستشعر اكتشاف التغييرات بمقدار 0.01 درجة بشكل موثوق مع الحصول على إزاحة منتظمة قدرها 0.5 درجة.
• الدقة (أو الخطأ المطلق) يصف مدى قرب الزاوية المبلغ عنها من الزاوية المادية الحقيقية. وهو يشمل الخطأ الخطي، وإزاحة نقطة الصفر، وتباين الكسب الناجم عن درجة الحرارة. بالنسبة لمراقبة الصحة الهيكلية والتطبيقات الجيوتقنية، فإن الدقة المطلقة على نطاق القياس الكامل ونطاق درجة حرارة التشغيل الكامل هي مواصفات التحكم.
• التكرار يحدد مدى ثبات عودة المستشعر إلى نفس الإخراج عند العودة إلى زاوية معروفة بعد الرحلة. تعد قابلية التكرار العالية أمرًا بالغ الأهمية في التطبيقات التي يكون فيها التغيير النسبي - وليس الموضع المطلق - هو المتغير الذي يتم مراقبته، مثل تتبع التسوية طويلة المدى أو دوران الأساس.

تعويض درجة الحرارة يستحق اهتماما خاصا. تُظهر مستشعرات MEMS زيادة وانحرافًا معادلة مع درجة الحرارة التي يمكن أن تقزم الحركات الهيكلية التي يتم مراقبتها. يجب أن تحدد أجهزة الاستشعار المُصنفة للنشر الصناعي معامل درجة الحرارة للإزاحة (TCO) ومعامل حساسية درجة الحرارة (TCS) بشكل صريح. تنتج التكلفة الإجمالية للملكية التي تبلغ 0.003 درجة مئوية عبر نطاق تشغيل 60 درجة مئوية خطأً حراريًا في أسوأ الحالات يبلغ 0.18 درجة - وهو أمر مهم في التطبيقات التي تتوافق فيها الإزاحة الهيكلية المتوقعة مع أجزاء من الدرجة. تعالج ASY Electronics هذا الأمر من خلال استشعار درجة الحرارة على الرقاقة المقترنة بمعاملات معايرة المصنع المطبقة في البرامج الثابتة، مما يضمن أن الزوايا المبلغ عنها تعكس الميل الحقيقي بدلاً من أدوات القياس المستحثة حرارياً.

مراقبة الصحة الهيكلية: أنماط النشر ومنطق التنبيه

في مراقبة الصحة الهيكلية (SHM)، لا يتم نشر أجهزة استشعار الميل عادةً كأدوات مستقلة ولكن كعقد داخل شبكة قياس موزعة مكانيًا. لا تكمن القيمة التشخيصية في قراءة أي مستشعر منفرد، بل في نمط الميل التفاضلي عبر مجموعة من نقاط القياس - وهو النمط الذي يمكنه تحديد موضع إعادة توزيع الحمل، أو تسوية الأساس، أو الضرر الهيكلي التدريجي بشكل أكثر دقة من أي مؤشر تشوه عالمي.

تتضمن بنيات النشر الشائعة ما يلي:

• مصفوفات الأعمدة العمودية — أجهزة استشعار يتم تركيبها على فترات ارتفاع منتظمة على أرصفة الجسور أو أعمدة البناء أو الجدران الاستنادية لاكتشاف أشكال الانحناء والانحناء وتحديد الارتفاع الأقصى للتشوه.
• شبكات محيط الأساس — أجهزة استشعار في كل زاوية ووسط أساس الهيكل لاكتشاف التسوية التفاضلية وتحديد الأقسام التي تخضع للهبوط التفضيلي.
• المنحدرات وتقاطعات السدود - أجهزة استشعار مثبتة على فترات عميقة على طول المقاطع العرضية للمنحدر لمراقبة تطور سطح الانزلاق الدوراني في التطبيقات الجيوتقنية.

عادةً ما يتم تنظيم حدود التنبيه في عمليات نشر SHM في طبقات. تؤدي عتبة المستوى الأول إلى تشغيل التسجيل الآلي بتردد أخذ عينات مرتفع لالتقاط التطور الزمني لحدث الميل. يبدأ عتبة المستوى الثاني بإعلام المهندس. تؤدي عتبة المستوى الثالث إلى تفعيل بروتوكولات الاستجابة للطوارئ. والأهم من ذلك، ينبغي تحديد العتبات بالنسبة إلى خط الأساس المحدد لكل جهاز استشعار، وليس من حيث الزاوية المطلقة نظرًا لأن العناصر الهيكلية المختلفة داخل نفس المشروع سيكون لها ميول أولية مختلفة ومعدلات مختلفة من الانجراف المقبول على المدى الطويل.

مراقبة المعدات الصناعية: ما وراء تطبيقات البناء

في حين أن الهندسة المدنية والبناء تمثل حالات الاستخدام الأكثر وضوحًا لاستشعار الميل، فإن التكنولوجيا توفر قيمة كبيرة عبر مجموعة واسعة من تطبيقات مراقبة الأصول الصناعية التي غالبًا ما تتم مناقشتها بشكل أقل بروزًا. ان عقدة استشعار الميل اللاسلكية الصناعية مع الإرسال اللاسلكي منخفض الطاقة يتيح مراقبة فعالة من حيث التكلفة عبر فئات الأصول حيث تكون الأجهزة السلكية غير عملية.

محاذاة الآلات الدوارة الثقيلة يعد أحد المجالات التي تضيف فيها مراقبة الميل بُعدًا للصيانة الوقائية لا يمكن أن يوفره تحليل الاهتزاز وحده. يمكن أن تشير تغيرات ميل لوحة القاعدة التي تصل إلى 0.05 درجة إلى استقرار الأساس أو فك البراغي في تركيبات المضخة والضاغط، وغالبًا ما تسبق حدوث حالات شاذة من الاهتزاز يمكن اكتشافها بأسابيع. توفر المراقبة المستمرة للإمالة على مستوى قدم الماكينة مؤشرًا مبكرًا يؤدي إلى إجراء فحص مستهدف قبل أن تتطور المحاذاة الخاطئة إلى تلف المحمل أو الوصلة.

مراقبة سلامة الخزان والصومعة يمثل تطبيقًا متزايدًا في المعالجة الكيميائية ومناولة المواد السائبة. يمكن أن يشير الميل التفاضلي عبر قاعدة وعاء تخزين كبير القطر إلى دعم غير متساوي للأساس أو تشوه موضعي في الجدار. بالمقارنة مع طرق المسح اليدوية، تعمل مراقبة الإمالة اللاسلكية المستمرة على تقليل تكرار الفحص بشكل كبير وتوفر بيانات في الوقت الفعلي أثناء أحداث التحميل الديناميكية - التعبئة والتفريغ والإثارة الزلزالية - عندما يكون خطر التشوه في أعلى مستوياته.

أنظمة السلامة المتنقلة ومعدات الرفع الاعتماد على استشعار الميل لفرض حدود زاوية التشغيل الآمنة. تتطلب الرافعات ومنصات العمل الجوية وأجهزة الحفر المتنقلة ردود فعل ميل في الوقت الفعلي لمنع حوادث الانقلاب. في هذا السياق، تعد سرعة استجابة المستشعر والسلوك الآمن من الفشل في ظل ظروف خطأ المستشعر هي متطلبات المواصفات السائدة، بدلاً من استقرار الانجراف على المدى الطويل. تصمم ASY Electronics عقد مستشعر الإمالة الخاصة بها لمعالجة النطاق الكامل بدءًا من المراقبة الهيكلية ذات الانجراف البطيء وحتى تطبيقات أقفال الأمان الديناميكية، مما يدعم الاحتياجات المتنوعة للتصنيع الحديث وإدارة البنية التحتية.
