الميزات
● استخدام شريحة مستشعر التدفق للنظام الكهروميكانيكي الدقيق (MEMS)، وتحويلة جانبية، وصمام تناسبي كهرومغناطيسي.
● تتميز الصمامات التناسبية الكهرومغناطيسية بعمر خدمة طويل وحساسية عالية.
● استقرار المستشعر عند نقطة الصفر.
● يتمتع بدقة عالية وتكرار جيد ضمن نطاق القياس الخاص به.
● زمن الاستجابة السريع.
● واجهة ميكانيكية قياسية، سهلة التركيب.
● مخرج اتصالات RS485، بروتوكول MODBUS RTU القياسي.

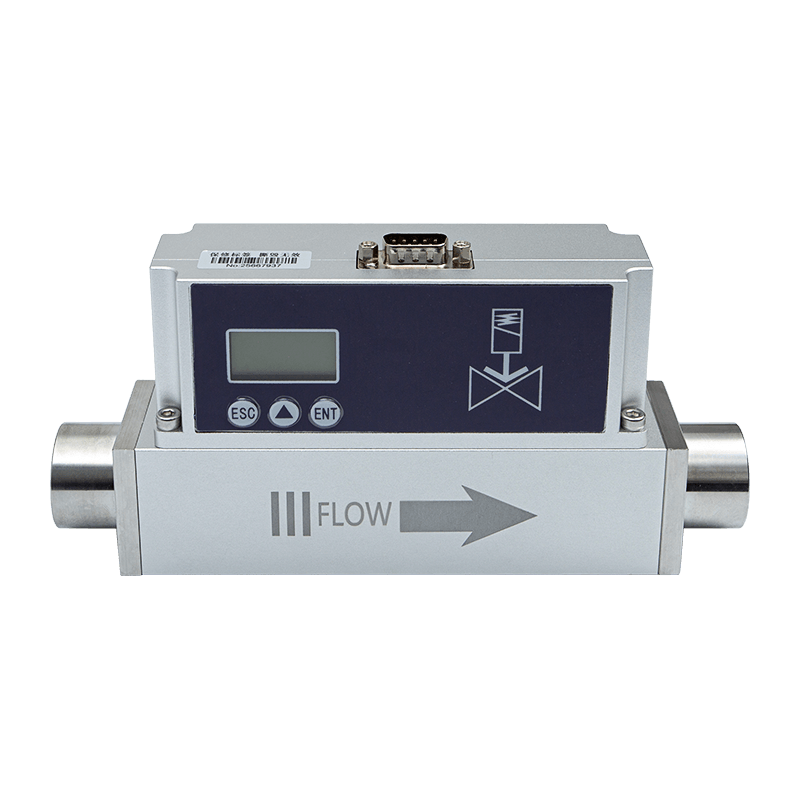

● تعرض شاشة LCD معدلات التدفق اللحظية والتراكمية، مما يوفر تجربة قراءة واضحة وبديهية. يمكن التحكم في معدلات التدفق عن طريق إدخال الزر، ويتم عرض معدلات التدفق التي يتم التحكم فيها وفي الوقت الحقيقي مباشرة على شاشة LCD.
● يتضمن التكوين القياسي التحكم في الإدخال/الإخراج من 4 إلى 20 مللي أمبير.
● التحكم في الإدخال/الإخراج القابل للتخصيص من 0 إلى 5 فولت أو من 0 إلى 10 فولت
مقدمة المنتج
إن مقياس تدفق كتلة الغاز الحراري الذي يتم التحكم فيه بصمام تناسبي AI-FC عبارة عن مستشعر تدفق غاز حراري مع تحكم تناسبي في تدفق الصمام تم تصميمه وتطويره باستخدام شريحة استشعار تدفق النظام الكهروميكانيكي الدقيق المتقدمة (MEMS). فهو يجمع بين تكنولوجيا معالجة الإشارات الرقمية وخوارزميات التحكم في التدفق لتحقيق التحكم الدقيق والمعالجة الذكية لمعدل تدفق الغازات المختلفة.
تتميز عدادات التدفق النسبية التي يتم التحكم فيها بالصمام بالدقة العالية وقدرات قوية ضد التداخل. يكون السائل الالتفافي في الموزع في حالة تدفق صفحي، مما يجعل القياس والتحكم أكثر استقرارًا ودقة، مما يجعله مناسبًا للقياس والتحكم في العمليات لمختلف الغازات النظيفة ذات التدفق الصغير.
المعلمات التقنية
| إمدادات الطاقة العاملة | تيار مستمر 24 فولت/12 واط |
| الدقة (%) | دقة التحكم: ±1.0% SP، دقة القياس: 1% fs |
| نسبة نطاق التحكم والقياس | 1:100 |
| نوع الصمام | نوع مغلق عادة |
| درجة حرارة التشغيل | -10~55 درجة مئوية |
| الرطوبة | <95% رطوبة نسبية (بدون صقيع، بدون ثلج، بدون تكاثف) |
| مواصفات التدفق | (0~10، 20، 30، 50، 100، 200، 300، 500) SCCM (0~1, 2, 3, 5, 10, 20, 30) حركة تحرير السودان (0~50, 100) حركة تحرير السودان (0-200، 300) SLM |
| نطاق ضغط العمل | القياس: 0-1.5MPa التحكم: 10SCCM-30SPLM الضغط: 0.1-1.0MPa ضغط 100 SPLM: 0.1-0.65 ميجا باسكال 300SPLM الضغط: 0.1-0.5MPa |
| وقت استجابة التحكم النموذجي | أقل من 1.5 ثانية (T90) |
| قياس زمن الاستجابة | <50 مللي ثانية |
| طريقة الإخراج | يمكن تخصيص 4-20 مللي أمبير (1-5 فولت)، 0-5 فولت و0-10 فولت. |
| طرق الاتصال | RS485 (بروتوكول مودبوس RS485) |
| طريقة التحكم | يمكن تخصيص تشغيل الزر، Modbus، 4-20mA (1-5V)، 0-5V و0-10V. |
| اتصال ميكانيكي | الخيوط الداخلية G1/4، PT1/2؛ يمكن تخصيص المواضيع الأخرى. |
| مستوى الحماية | IP40 |
تم قياسها عند 25 درجة مئوية، 101.32 كيلو باسكال، وفي الهواء الجاف.
ميزات أخرى
| ظروف درجة الحرارة القياسية القابلة للتحديد | 0 درجة، 20 درجة، 25 درجة، قابل للتعديل من قبل المستخدم، الافتراضي هو 25 درجة |
| نوع الغاز القابل للتحديد | الهواء، N2، O2، CH4، Ar، CO2، He، H2، C3H8 |
| فرق ضغط التشغيل الطبيعي | 0.1-0.8 ميجا باسكال، معدل التدفق <= 30 SLM 0.1MPA-0.6MPA 30SLM <مواصفات معدل التدفق <= 100SLM 0.1MPa -0.4MPa 100SLM <مواصفات التدفق <300SLM |
| اختلاف ضغط العمل غير التقليدي | التشاور المخصص متاح |
