ميزات المنتج
● باستخدام شريحة استشعار تدفق النظام الكهروميكانيكي الدقيق (MEMS)، يتميز المستشعر بالدقة العالية والحساسية العالية وقدرات قوية ضد التداخل.
● استقرار المستشعر عند نقطة الصفر.
● يتمتع بدقة عالية وتكرار جيد ضمن نطاق القياس الخاص به.
● واجهة ميكانيكية قياسية، سهلة التركيب.
● خرج اتصال RS485، بروتوكول MODBUS RTU القياسي.
● تعرض شاشة LCD معدلات التدفق اللحظية والتراكمية، وهي واضحة وبديهية وسهلة القراءة.
● يمكن تجهيزه بمخرج إشارة تيار قياسي 4 ~ 20mA.
● حجم صغير للغاية، الأبعاد: 90*35*127 ملم.
مقدمة المنتج

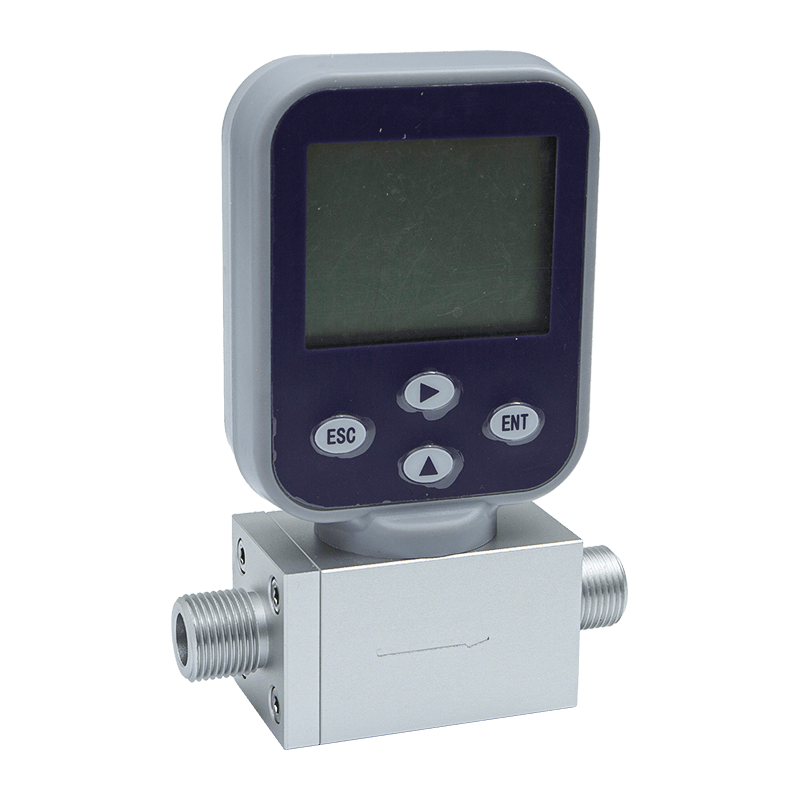

مقياس تدفق كتلة الغاز الحراري العالمي AI-FL عبارة عن مستشعر تدفق غاز حراري صغير جدًا تم تصميمه وتطويره باستخدام شريحة استشعار تدفق النظام الكهروميكانيكي الدقيق المتقدمة (MEMS). يتميز مقياس التدفق العالمي هذا بالدقة العالية والحساسية العالية وقدرات قوية ضد التداخل، مما يجعله مناسبًا لقياس والتحكم في مختلف الغازات النظيفة ذات معدل التدفق الصغير. حجمها الصغير جدًا يسمح باستخدامها في أقطار مختلفة من الأنابيب، مما يوفر تكلفة منخفضة، وسهولة التركيب، ولا حاجة لتعويض درجة الحرارة والضغط. يمكن أن يحل محل أجهزة قياس تدفق الضغط الحجمي أو التفاضلي التقليدية.
المعلمات التقنية
| إمدادات الطاقة العاملة | تيار مستمر 24 فولت/2.5 واط | الدقة (%) | ± (2.0 0.2FS) |
| درجة حرارة متوسطة | -10~55 درجة مئوية | الانجراف صفر | ± 20 م الخامس |
| ضغط العمل | .61.6 ميجا باسكال (افتراضي)، يمكن تخصيص معدلات الضغط العالي. | عرض | حركة المرور لحظية، حركة المرور التراكمية |
| طريقة الإخراج | 4-20mA/R S485 اختياري | بروتوكول الاتصالات | Modbus R tu (مخرج RS485) |
| اتصال ميكانيكي | خيط خارجي G3/ 4، خيط خارجي G1/2، خيط خارجي G3/4 | وقت الاستجابة (مللي ثانية) | 50-1000 مللي ثانية |
| درجة حرارة التخزين | -10~65 درجة مئوية | الرطوبة | <95% رطوبة نسبية (بدون صقيع أو ثلج) |
ملاحظة: تم قياس البيانات المذكورة أعلاه عند 25 درجة مئوية، و101.32 كيلو باسكال، وفي الهواء الجاف.
الحد الأدنى لمعدل التدفق القابل للقياس: 5 لتر/دقيقة
الحد الأقصى لمعدل التدفق القابل للقياس: 1000 NL/min
