ميزات المنتج
● باستخدام شريحة استشعار تدفق النظام الكهروميكانيكي الدقيق (MEMS)، يتميز المستشعر بالدقة العالية والحساسية العالية وقدرات قوية ضد التداخل.
● استقرار المستشعر عند نقطة الصفر.
● يتمتع بدقة عالية وتكرار جيد ضمن نطاق القياس الخاص به.
● واجهة ميكانيكية قياسية، سهلة التركيب.
● مخرج اتصالات RS485، بروتوكول MODBUS RTU القياسي.
● تعرض شاشة LCD معدلات التدفق اللحظية والتراكمية، وهي واضحة وبديهية وسهلة القراءة.
● يمكنك الاختيار بين خرج إشارة التيار القياسي 4 ~ 20 مللي أمبير أو خرج الجهد 1 ~ 5 فولت/0-10 فولت/0-5 فولت.
● شهادة مقاومة للانفجار آمنة بشكل جوهري.
مقدمة المنتج

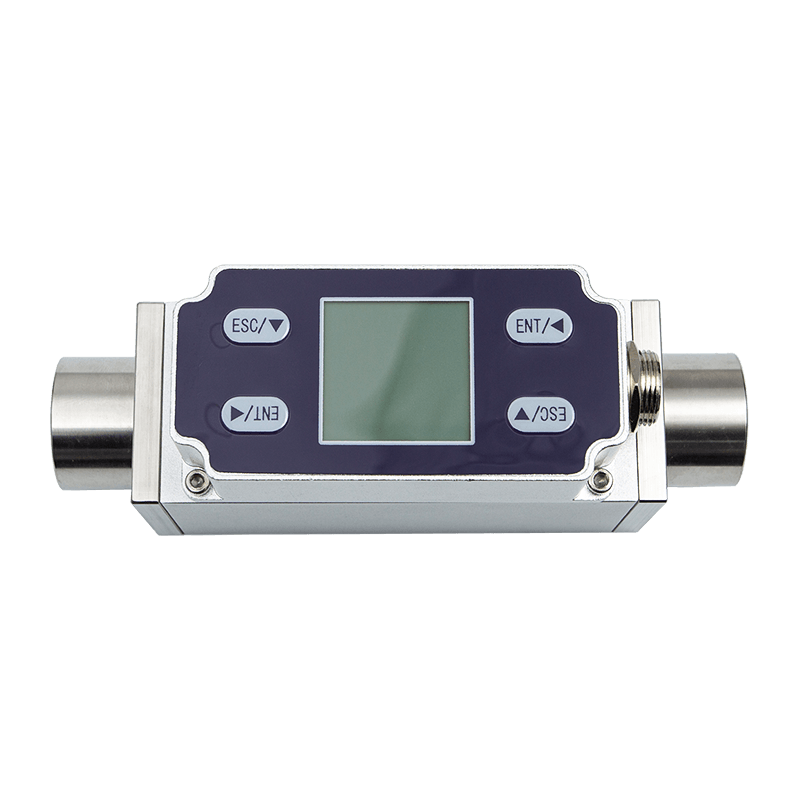

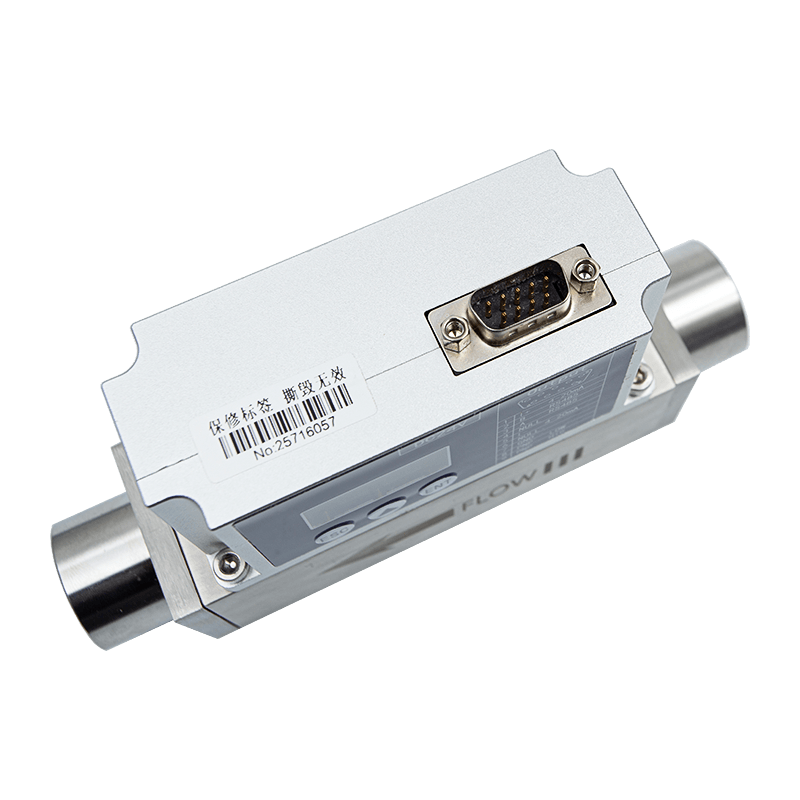

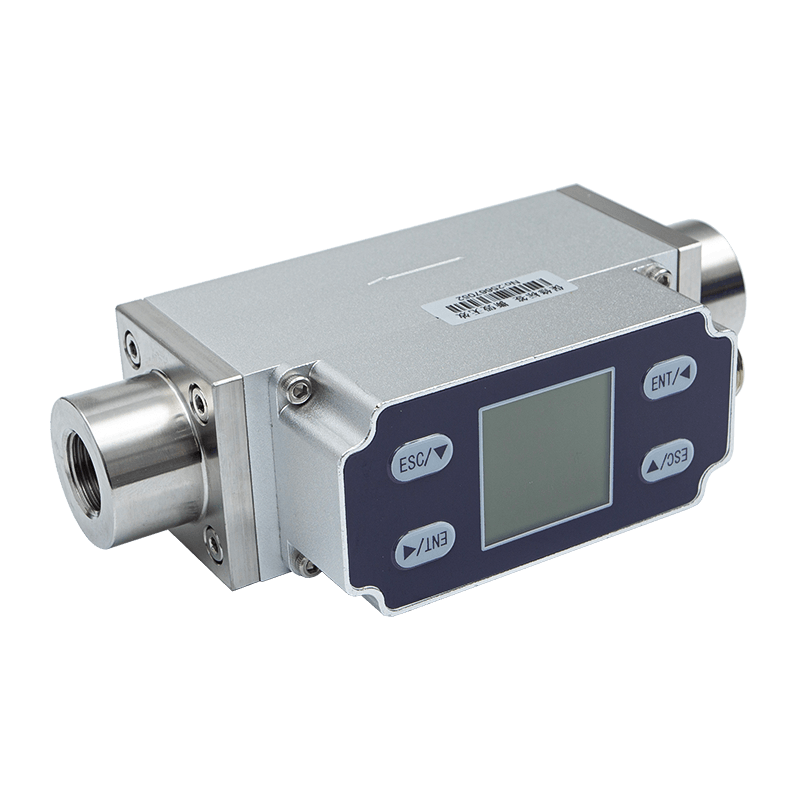

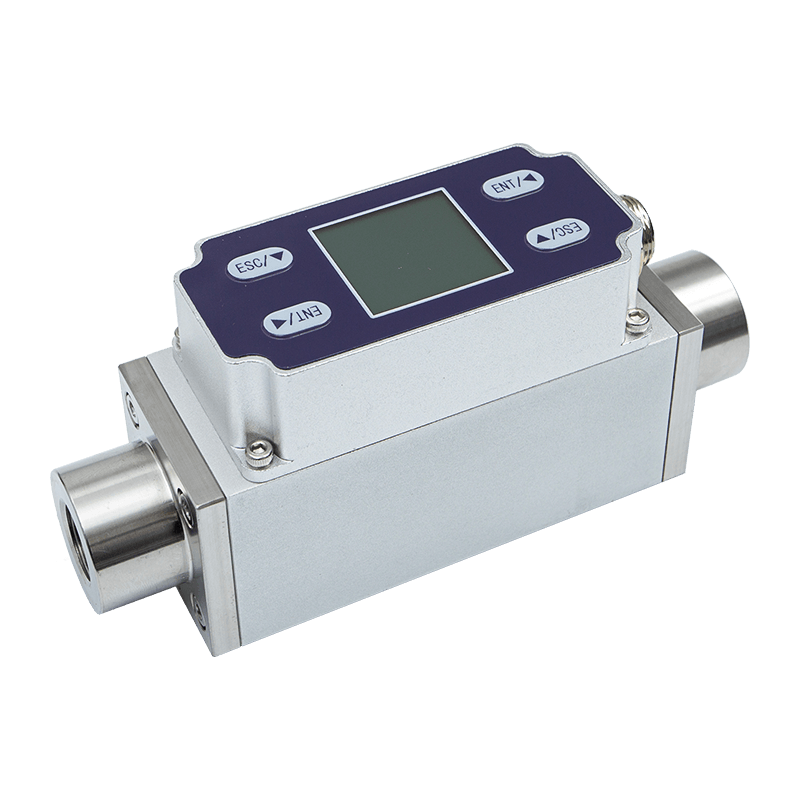

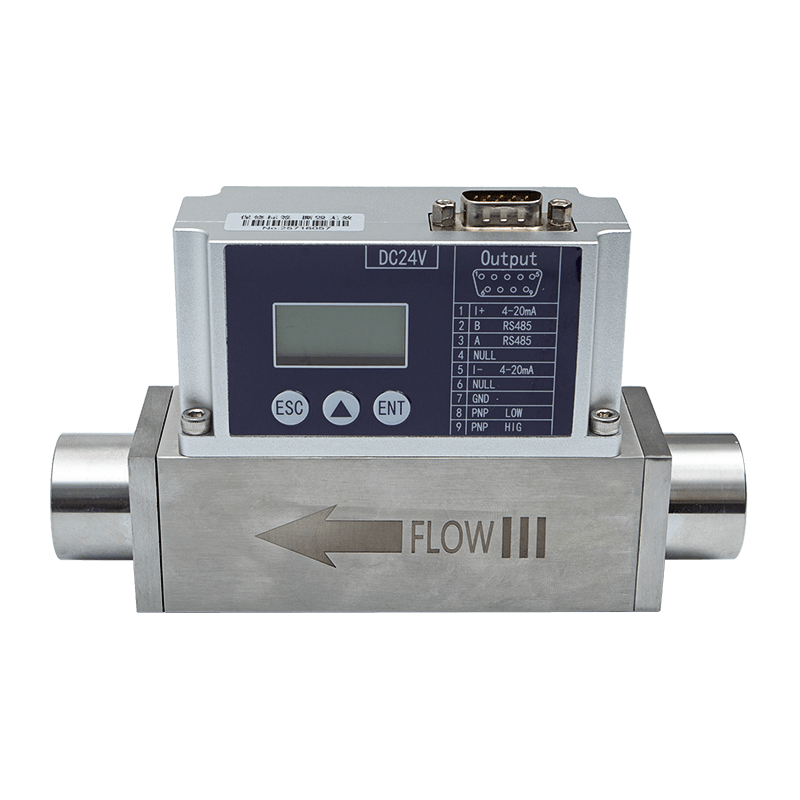

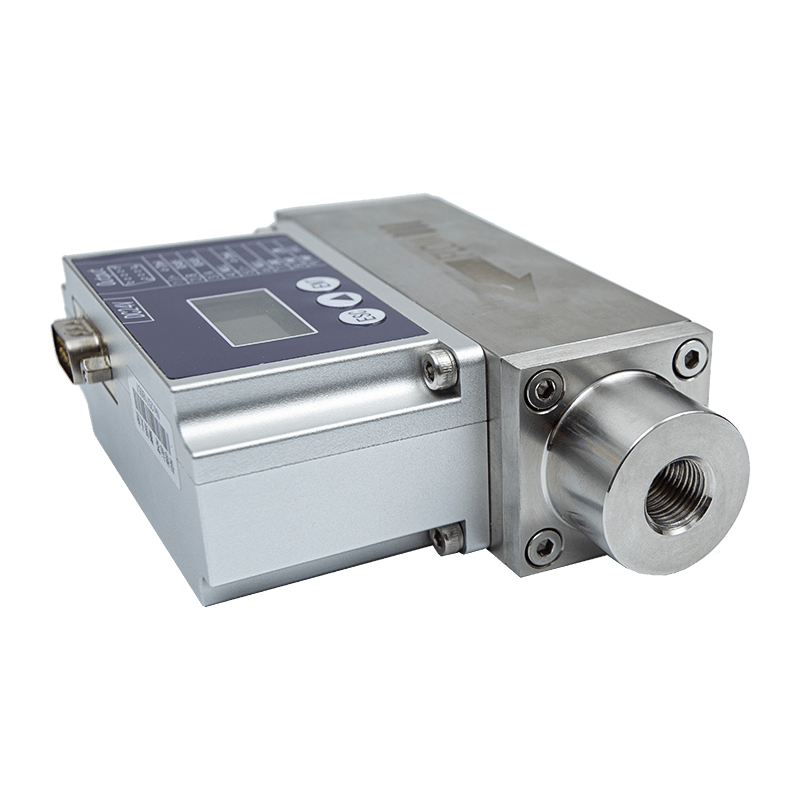

مقياس تدفق كتلة الغاز الحراري عالي الدقة AI-FM عبارة عن مستشعر تدفق غاز حراري عالي الدقة تم تصميمه وتطويره باستخدام شريحة استشعار تدفق النظام الكهروميكانيكي الدقيق المتقدمة (MEMS). يتميز مقياس التدفق عالي الدقة هذا بدقة أعلى وحساسية أعلى وقدرات قوية ضد التداخل، مما يجعله مناسبًا لقياس والتحكم في مختلف الغازات النظيفة ذات معدل التدفق الصغير. يعد مقياس التدفق هذا آمنًا بشكل جوهري ومقاومًا للانفجار، ومناسبًا للبيئات التي تتطلب دقة عالية وأمانًا جوهريًا. إنها فعالة من حيث التكلفة، وسهلة التركيب، ولا تتطلب أي تعويض لدرجة الحرارة أو الضغط، مما يجعلها بديلاً قابلاً للتطبيق لأجهزة قياس تدفق الضغط الحجمي أو التفاضلي التقليدية.
| إمدادات الطاقة العاملة | تيار مستمر 24 فولت/2.5 واط | الدقة (%) | ±(1.0 خ)% |
| درجة حرارة متوسطة | -10~55 درجة مئوية | الرطوبة | <95% رطوبة نسبية (بدون صقيع، بدون ثلج، بدون تكاثف) |
| ضغط العمل | ≥ 1.5 ميجا باسكال (يمكن تخصيص 3MPA) | وقت الاستجابة (مللي ثانية) | 50 مللي ثانية |

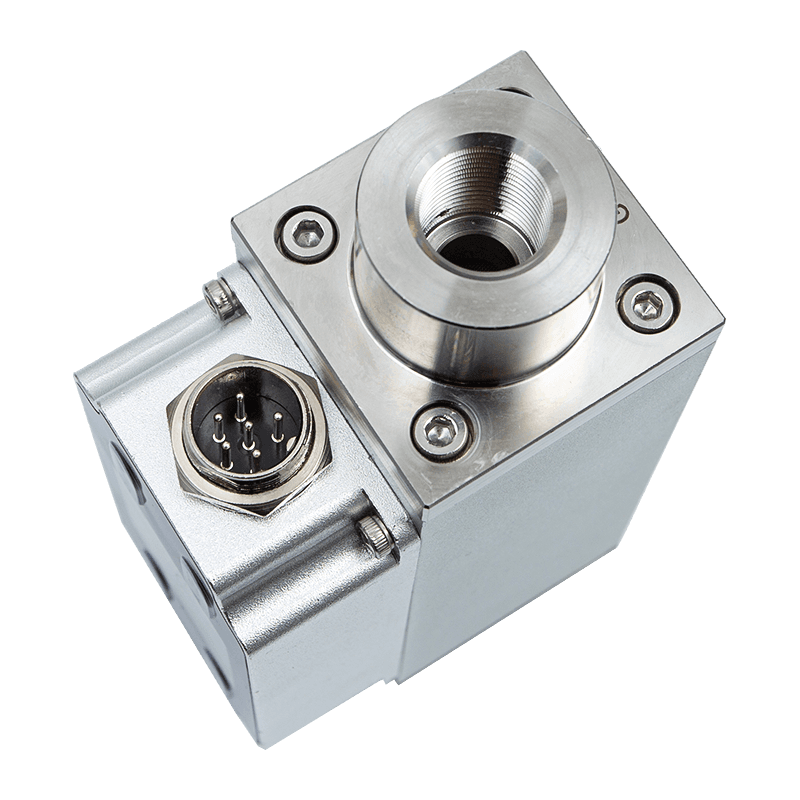

| طريقة الإخراج | 4-20 مللي أمبير أو 1 ~ 5 فولت، 0-5 فولت/0-10 فولت قابل للاختيار. | اتصال ميكانيكي | تتوفر الخيوط الداخلية PT1/2 أو G1/4؛ يمكن تخصيص واجهات الموضوع الأخرى. |
| عرض | حركة المرور لحظية، حركة المرور التراكمية | طرق الاتصال | RS485 (بروتوكول Modbus RS tu) |
| نسبة المدى | 1:100 | وقت التسخين | 3-4 دقائق (يوصى بالتسخين المسبق للحصول على أفضل النتائج) |
| ظروف درجة الحرارة القياسية القابلة للتحديد | 0°، 20°، 25° قابلة للتعديل من قبل المستخدم، مع 25° كإعداد افتراضي. | غاز قابل للإختيار اكتب | الهواء، N2، O2، CH4، Ar، CO2، He، H2، C3H8 (يمكن الحصول على غازات أخرى عن طريق الاتصال بالشركة المصنعة) |
| مستوى الحماية | IP40 | مخرجات إشارة أخرى | يمكن تحديد إخراج PNP |
| قطر الأنبوب | DN8 وDN15 متوفرة. | درجة حرارة التخزين | -10~65 درجة مئوية |
تم قياسها عند 25 درجة مئوية، 101.32 كيلو باسكال، وفي الهواء الجاف.
الحد الأدنى لمعدل التدفق القابل للقياس: 0.3 ن مل / دقيقة
الحد الأقصى لمعدل التدفق القابل للقياس: 1000 لتر/دقيقة
ملحوظة: لا تتجاوز نطاق القياس، لأن ذلك قد يؤدي إلى تلف المستشعر.
