نظرة عامة على المنتج
مستشعر درجة الحرارة اللاسلكي السلبي عبارة عن مستشعر درجة حرارة سلبي أحادي القناة وعالي الدقة يتكون من مستشعر درجة الحرارة وجهاز تعديل وتضخيم الإشارة ودائرة التحكم المنطقية ودائرة الاتصالات اللاسلكية والهوائي. يستخدم مستشعر درجة الحرارة هذا تقنية استخراج الطاقة الحثية CT، مما يجعله مناسبًا لمعظم سيناريوهات قياس درجة الحرارة مع التوصيلات الحالية المناسبة. فهو لا يتطلب مصدر طاقة خارجي أو طاقة بطارية، مما يوفر مزايا كبيرة من حيث استقرار المنتج وسهولة التثبيت مقارنة بأجهزة استشعار درجة الحرارة التي تعمل بالطاقة الخارجية والتي يصعب نشرها وأجهزة الاستشعار التي تعمل بالبطارية والتي تكون عرضة لتأثير درجة الحرارة المحيطة على عمرها الافتراضي.

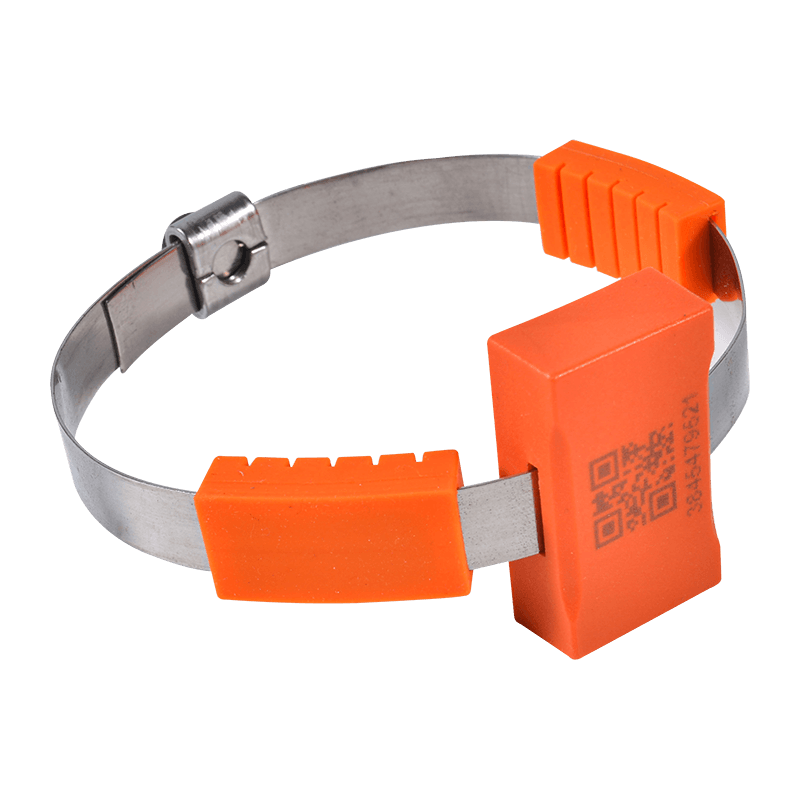

يتميز مستشعر درجة الحرارة هذا بكشف درجة الحرارة بقناة واحدة ويستخدم طريقة التثبيت بالحزام، مما يسمح بالاتصال المباشر بالجسم الذي يتم قياسه للتركيب السهل والآمن. يستخدم اتصالاً لاسلكيًا منخفض الطاقة للغاية، حيث ينقل بيانات درجة الحرارة المجمعة ثلاثية القنوات إلى مضيف قياس درجة الحرارة اللاسلكي عبر شبكة لاسلكية. يتم نشر المنتج بشكل أساسي في تطبيقات مثل المفاتيح الكهربائية ذات الجهد المنخفض.
المعلمات التقنية الرئيسية
| المعلمة | نطاق قياس درجة الحرارة: -40 ~ 150 درجة مئوية |
| دقة القياس: ±1 درجة مئوية |
| تردد أخذ عينات درجة الحرارة: 10 ~ 30 ثانية (عشوائي) بشكل افتراضي |
| التردد اللاسلكي: 433 ميجا هرتز |
| مسافة الإرسال اللاسلكي: ≥ 350 مترًا (مساحة مفتوحة) |
| قوة التشغيل: الطاقة الحثية، التيار المستحث أكبر من 3A |
| تيار البدء: <5A |
| متطلبات مستوى الجهد لموقع تركيب المستشعر: 220 كيلو فولت |
| المتطلبات الحالية الأساسية لموقع تركيب المستشعر: ≥5000A (بالنسبة للتيارات التي تتجاوز 5000A، يرجى الاتصال بالموظفين الفنيين بالشركة المصنعة لتقييم ظروف الموقع). |
| طريقة التثبيت: المجمعة |
| أبعاد الجسم الرئيسي: 24 مم * 22 مم * 10 مم |
| تثبيت جزء | المفاتيح الكهربائية ذات الجهد العالي القابلة للإزالة: أشرطة التوصيل، والاتصالات الثابتة، وتوصيلات الكابلات، وما إلى ذلك. المفاتيح الكهربائية ذات الجهد المنخفض: المحطات الصادرة، ومحطات الإدخال والإخراج لقاطع الدائرة الكهربائية. قضبان التوصيل الأنبوبية، وقضبان التوصيل النحاسية، ومحطات المحطات الفرعية، وما إلى ذلك. |
| المفاتيح الكهربائية الثابتة ذات الجهد العالي: قضبان التوصيل، ومفاتيح العزل، وتوصيلات الكابلات، وما إلى ذلك. |
| المفاتيح الكهربائية ذات الجهد المنخفض: مدخل قاطع الدائرة، المخرج، مخرج الكابل، إلخ. |
| تثبيتation steps |  الخطوة 1: تقدير طول موقع التثبيت وإدراج الطول المناسب من خلال الوحدة؛ أدخل لوحة تجميع الطاقة والسيليكون الناعم في المستشعر (مع توجيه الجانب المموج من السيليكون الناعم لأسفل، محاذاة مع موضع استشعار درجة الحرارة). |
| الخطوة 2: لف الوحدة حول مصدر الطاقة (المسار الحالي الرئيسي) بحيث تتصل نقطة قياس درجة الحرارة بالجزء المراد قياسه، وتشديد ألواح السبائك على كلا الجانبين؛ ثم قم بتداخل الطرفين أسفل المشابك. أحكم ربط البراغي باستخدام مفتاح ألين. |
