الميزات
● مُصمم بالكامل من الفولاذ المقاوم للصدأ 316L، مع تصنيف حماية IP68.
● أكثر من ضعف الضغط الزائد، وحتى 5 أضعاف الضغط الزائد لنطاق أقل من 5 أمتار.
● تصميم مضاد للتدخل والصواعق.
● دقة عالية، وثبات عالي، وموثوقية عالية.
مجالات التطبيق
● الصناعات البترولية والكيميائية والطاقة.
● إمدادات المياه في المناطق الحضرية، والاستكشاف الهيدرولوجي، والجيولوجيا.
● صناعات مثل الكشف عن ضغط السوائل والتحكم فيه.
نظرة عامة على المنتج

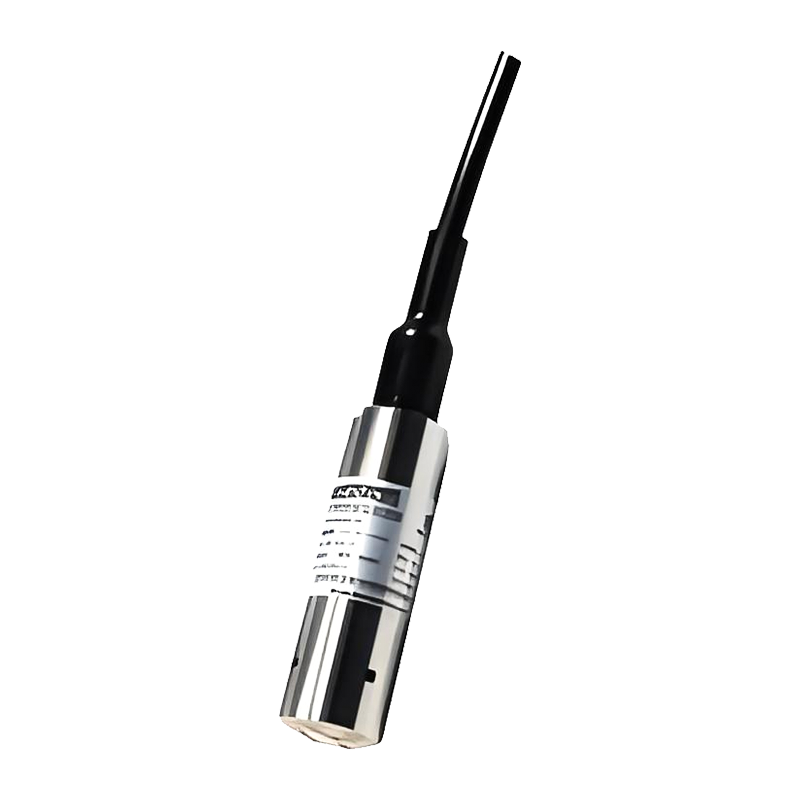

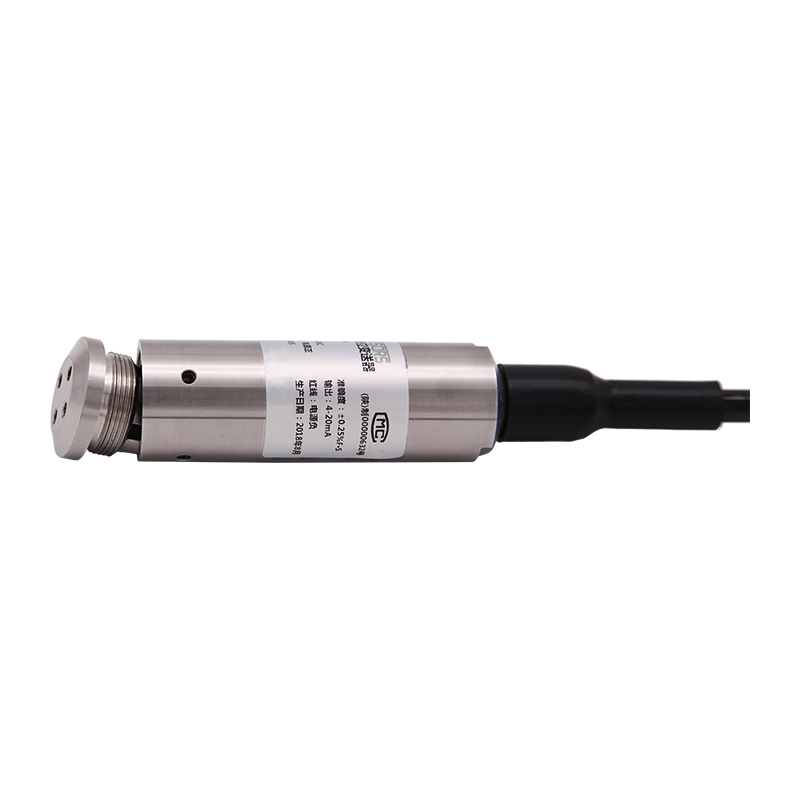

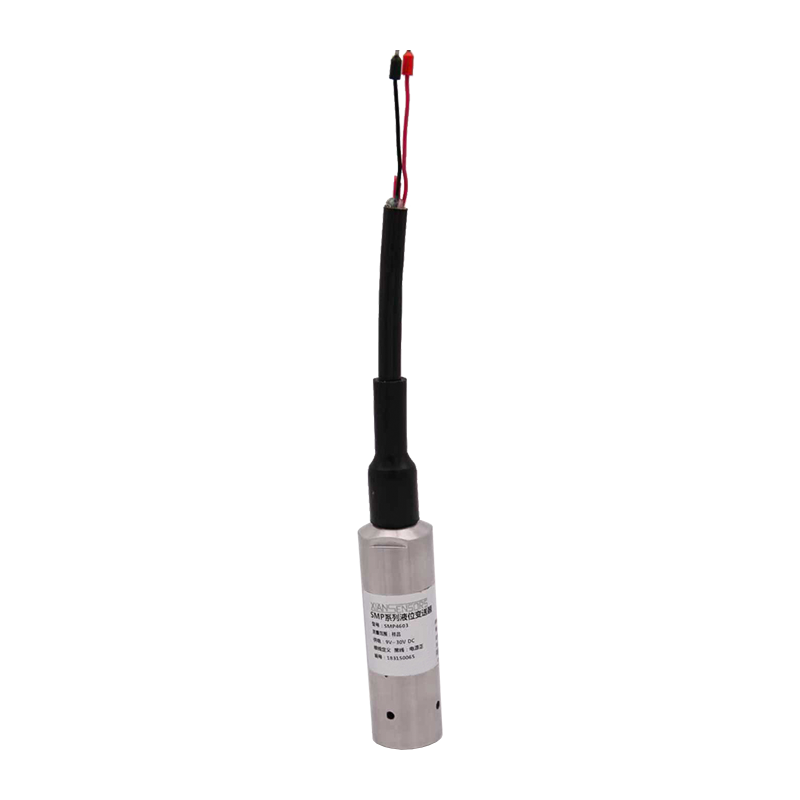

يستخدم جهاز إرسال المستوى الغاطس للأغراض العامة AI-LE مستشعر ضغط السيليكون المنتشر عالي الأداء كعنصر قياس. فهو يقيس الضغط الهيدروستاتيكي للسائل، والذي يتناسب مع عمق السائل، ويحوله إلى خرج إشارة تيار أو جهد قياسي من خلال دائرة تكييف الإشارة لتحقيق قياس دقيق لعمق السائل.
هذا المنتج مناسب لقياس مستوى السائل في الوسائط المختلفة في أنظمة البتروكيماويات والمعادن والطاقة والأدوية وإمدادات المياه والصرف الصحي وغيرها من الصناعات.
الهيكل الخارجي: (الوحدة: مم)
المعلمات التقنية:
| معلمات الضغط |
| النطاق | 0 mH2O～1 mH2O┅200 mH2O |
| الزائد | ضعفي الضغط على نطاق كامل، و5 مرات من الضغط الزائد للنطاقات بما في ذلك 5 ملي ماء. |
| المعلمات الكهربائية |
| نوع الإخراج | النوع الحالي | نوع الجهد |
| مصدر الطاقة | 9 ~ 30 فولت تيار مستمر | 12 ~ 30 فولت تيار مستمر |
| إشارة الإخراج | 4mA～20mA DC (نظام سلكين) | 0/1 فولت ~ 5/10 فولت تيار مستمر (نظام ثلاثي الأسلاك) |
| تحميل المقاوم | ≥(U-9)/0.02 Ω (نظام ثنائي الأسلاك) | ≥10k (نظام ثلاثي الأسلاك) |
| المعلمات الهيكلية |
| الضميمة | الفولاذ المقاوم للصدأ |
| الاستشعار | الفولاذ المقاوم للصدأ 316L |
| حلقة الختم | مطاط الفلور |
| كابل | ∅7.5 ملم كابل خاص من البولي إيثيلين |
| مستوى الحماية | IP68 |
| الظروف البيئية |
| ملاءمة وسائل الإعلام | سوائل مختلفة لا تآكل الفولاذ المقاوم للصدأ 316L والمطاط الفلوري |
| درجة حرارة التعويض | -10 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 85 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 125 درجة مئوية |
| مؤشرات الأداء |
| الدقة | ±0.25% FS (نموذجي) | ±0.5%FS (الحد الأقصى) |
| خطأ في درجة حرارة نقطة الصفر | ±0.05%FS/°C (≥5 mH2O) | ±0.02%FS/°C (>5 مللي H2O) |
| خطأ في الحساسية | ±0.05%FS/°C (≥5 mH2O) | ±0.05%FS/°C (>5 مللي H2O) |
| الاستقرار على المدى الطويل | ±0.3%FS/سنة (الحد الأقصى) |
