الميزات
● مُصمم بالكامل من الفولاذ المقاوم للصدأ 316L، مع تصنيف حماية IP68.
● للمسبار وظائف مثل منع الترسيب، ومنع الإصابة بالأشياء الحادة، ومنع نمو الكائنات البحرية.
● الإخراج الرقمي RS485.
● تصحيح الدقة والتعويض عبر نطاق درجة الحرارة بأكمله، مع دقة تصميم قصوى تبلغ 0.1% FS.
● يفي بالمتطلبات البيئية لـ EMC.
مجالات التطبيق
● الشحن والحفاظ على المياه والهيدرولوجيا وقياس مستوى خزان المياه.
● المراقبة البحرية، ومراقبة منسوب المياه في الأنهار والمياه الجوفية.
● إمدادات المياه في المناطق الحضرية ومراقبة الصرف الصحي على الطرق في المناطق الحضرية.
● مراقبة عمق السائل في صناعات مثل البتروكيماويات والطاقة.
نظرة عامة على المنتج

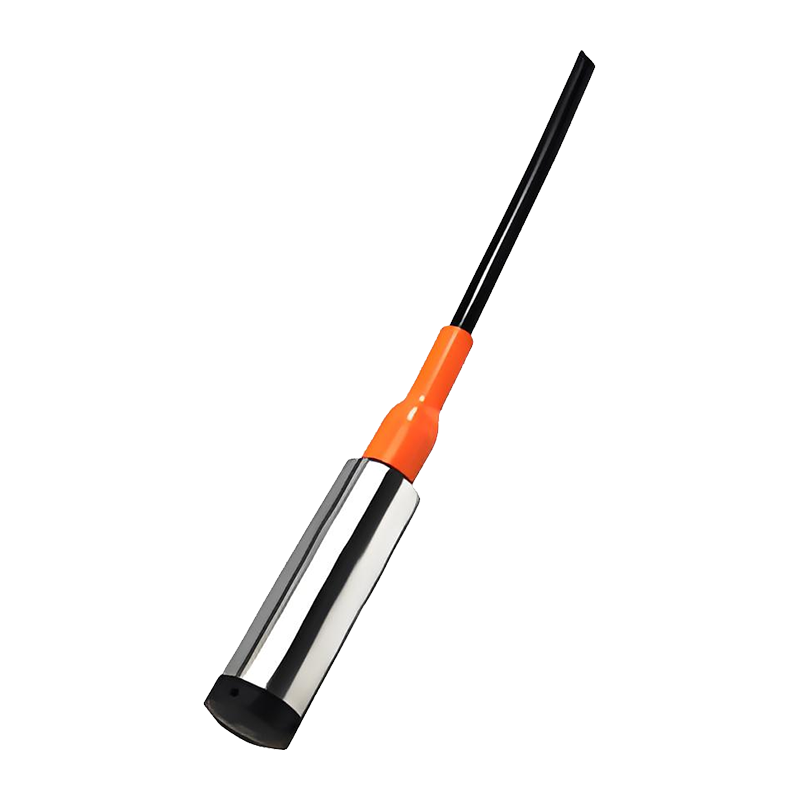

يعد جهاز إرسال المستوى الغاطس الذكي AI-LF جيلًا جديدًا من المنتجات الذكية التي تستخدم مستشعر ضغط السيليكون المنتشر عالي الأداء كعنصر قياس. ويتميز بتصحيح دقيق وتعويض لخصائص الضغط ودرجة الحرارة المتأصلة في المستشعر، وينقل إشارات المستوى عبر واجهة رقمية RS485 Modbus RTU.
تم تصميم وتطوير جهاز إرسال المستوى هذا وفقًا للمعايير والمواصفات الوطنية مثل المنتجات البحرية ومعايير مقاومة الانفجار، GJB150، GB/T2423، وJJG860. كما يتم تصنيعها وفحصها وفقًا لمتطلبات نظام إدارة الجودة ISO9001:2015 ومعايير الشركة. لقد خضع هذا المنتج للتحقق على المدى الطويل، مما يدل على تشغيل بيانات مستقر وموثوق. إنها مناسبة للبيئات القاسية ذات التداخل القوي وتمتلك القدرة على مقاومة التداخل القوي للإشارة الكهرومغناطيسية.

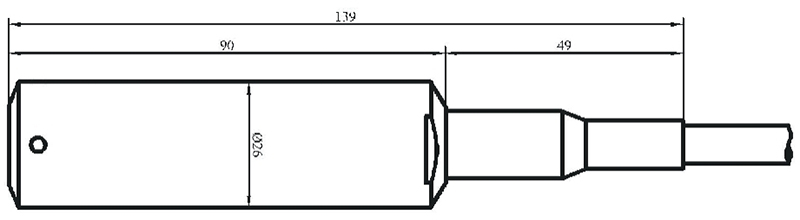

الهيكل الخارجي: (الوحدة: مم)
المعلمات التقنية:
| معلمات الضغط |
| النطاق | 0 mH2O～1 mH2O…200 mH2O |
| الزائد | مرتين من الضغط الكامل، و5 مرات من الضغط الزائد عند 5 ملي ماء أو أقل. |
| المعلمات الكهربائية |
| مصدر الطاقة | 10 فولت ~ 28 فولت تيار مستمر |
| إشارة الإخراج | إخراج بروتوكول Modbus RS485 |
| سعة التحميل | يمكن توصيل ما يصل إلى 99 جهاز إرسال عبر ناقل RS485. |
| مقاومة العزل | 100 ميجا أوم، 50 فولت تيار مستمر |
| المعلمات الهيكلية |
| الضميمة | الفولاذ المقاوم للصدأ |
| الاستشعار | الفولاذ المقاوم للصدأ 316L |
| حلقة الختم | مطاط الفلور |
| كابل | ∅ كابل خاص من البولي إيثيلين مقاس 7.5 مم |
| مستوى الحماية | IP68 |
| الظروف البيئية |
| ملاءمة وسائل الإعلام | سوائل مختلفة لا تآكل الفولاذ المقاوم للصدأ 316L والمطاط الفلوري |
| درجة حرارة التعويض | -10 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 85 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 125 درجة مئوية |
| مؤشرات الأداء |
| الدقة | ±0.1%FS (الحد الأدنى) | ±0.5%FS (الحد الأقصى) |
| معامل درجة الحرارة نقطة الصفر | ±0.05%FS/°C (≥5 mH2O) | ±0.02%FS/°C (>5 مللي H2O) |
| معامل درجة الحرارة على نطاق كامل | ±0.05%FS/°C (≥5 mH2O) | ±0.05%FS/°C (>5 مللي H2O) |
| الاستقرار على المدى الطويل | ±0.3%FS/سنة (الحد الأقصى) |
