الميزات
● أداء موثوق وآمن وسهل الاستخدام
● لديه حماية من الدائرة القصيرة وحماية القطبية العكسية.
● يمكنه قياس ضغط المقياس، والضغط المطلق، والضغط المرجعي للختم.
● متطلبات تصميم ExiaⅡCT6 المطابقة للمعيار الوطني GB3836.4
مجالات التطبيق
● الصناعات البترولية والكيميائية والطاقة
● إمدادات المياه في المناطق الحضرية والتنقيب الهيدرولوجي
● ملحقات المعدات والهيدروليكية وغيرها من الصناعات

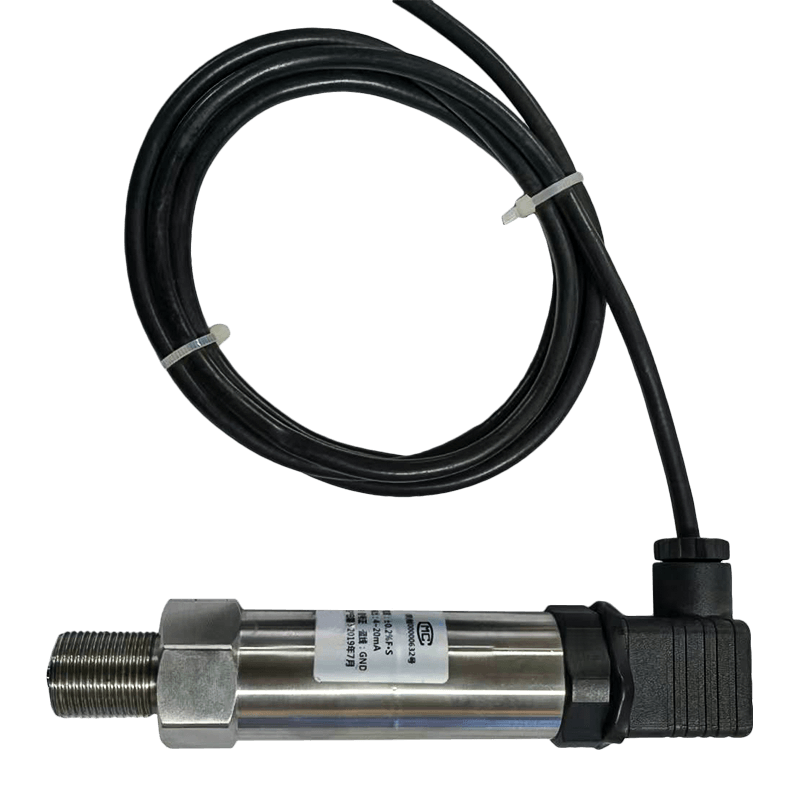

جهاز إرسال الضغط التجويف العالمي AI-TE هو جهاز إرسال ضغط مقاوم للضغط تم تطويره وتصنيعه من قبل شركتنا. يمكنه ضبط مخرجات نقطة الصفر والنطاق الكامل. إنه يستخدم مستشعر ضغط مقاوم للضغط ذو ثبات وموثوقية عالية، بالإضافة إلى دائرة خاصة بجهاز الإرسال عالية الأداء، مما يؤدي إلى أداء عام مستقر وموثوق.
المنتجات تم استخدامها على نطاق واسع في الكشف عن ضغط السوائل والتحكم فيه في صناعات مثل البترول والكيماويات والطاقة والهيدرولوجيا والجيولوجيا.

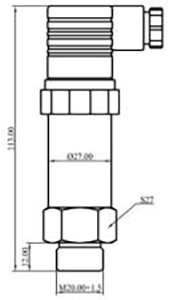

الهيكل الخارجي: (الوحدة: مم)
 |  |

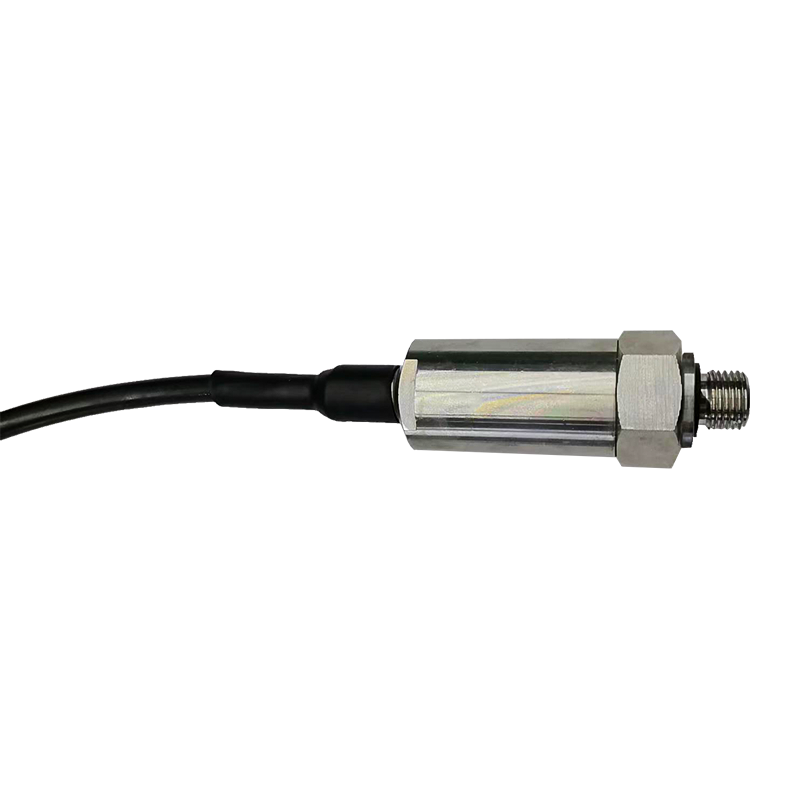

| نوع هيرشمان | نوع الكابل |
المعلمات التقنية:
| معلمات الضغط |
| النطاق | -0.1MPa⋯0MPa~0.01MPa⋯100MPa |
| الزائد | ضعف الضغط الكامل أو 110 ميجا باسكال (أيهما أقل) |
| نوع التوتر | قياس الضغط، الضغط المطلق، ضغط قياس مختوم |
| المعلمات الكهربائية |
| نوع الإخراج | النوع الحالي | نوع الجهد |
| مصدر الطاقة | 9 ~ 30 فولت تيار مستمر | 12 ~ 30 فولت تيار مستمر |
| إشارة الإخراج | 4mA～20mA DC (نظام سلكين) | 0/1 فولت ~ 5/10 فولت تيار مستمر (نظام ثلاثي الأسلاك) |
| تحميل المقاوم | ≥(U-9)/0.02 | ≥10 ألف |
| مقاومة العزل | 100 ميجا أوم، 100 فولت تيار مستمر |
| المعلمات الهيكلية |
| الضميمة | الفولاذ المقاوم للصدأ |
| الاستشعار | الفولاذ المقاوم للصدأ 316L |
| حلقة الختم | مطاط الفلور |
| كابل | ∅7.5 ملم كابل خاص من البولي إيثيلين |
| مستوى الحماية | IP65 (نوع المكونات الإضافية) | IP68 (نوع الكابل) |
| الظروف البيئية |
| ملاءمة وسائل الإعلام | سوائل مختلفة لا تآكل الفولاذ المقاوم للصدأ 316L والمطاط الفلوري |
| درجة حرارة التعويض | -10 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التشغيل | -30 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 125 درجة مئوية |
| مؤشرات الأداء |
| الدقة | ±0.25% FS (نموذجي) | ±0.5%FS (الحد الأقصى) |
| معامل درجة الحرارة نقطة الصفر | 0.03%FS/°C (≥100kPa)؛ 0.02%FS/°C (> 100 كيلو باسكال) |
| معامل درجة الحرارة على نطاق كامل | 0.03%FS/°C (≥100kPa)؛ 0.02%FS/°C (> 100 كيلو باسكال) |
| الاستقرار على المدى الطويل | ±0.3%FS/سنة (الحد الأقصى) |
