الميزات
● نطاق قياس واسع، -0.1MPa إلى 100MPa.
● جميع البناء من الفولاذ المقاوم للصدأ، وأنواع مختلفة من واجهات الضغط.
● أداء موثوق وآمن وسهل الاستخدام.
● أنواع مختلفة من إشارة الإخراج.
● حماية القطبية العكسية وحماية التيار الزائد والجهد الزائد اللحظي تلبي متطلبات حماية EMI..
● المنتجات الآمنة والمقاومة للانفجار تلبي متطلبات التصميم لمعيار GB3836.4.
● المنتجات المقاومة للانفجار تلبي متطلبات التصميم للمعيار الوطني GB3836.2.
نظرة عامة على المنتج
يستخدم جهاز إرسال الضغط AI-TH Hirschmann مستشعر ضغط OEM مع غشاء من الفولاذ المقاوم للصدأ كعنصر قياس الإشارة. إنه يخضع لاختبار كمبيوتر آلي ويستخدم تقنية التشذيب بالليزر لتعويض أداء نقطة الصفر ودرجة الحرارة على نطاق واسع من درجات الحرارة. تقوم دائرة معالجة الإشارات، الموجودة داخل غلاف من الفولاذ المقاوم للصدأ، بتحويل إشارة المستشعر إلى إشارة خرج قياسية. لقد خضع المنتج بأكمله لاختبارات صارمة وفحص تقادم المكونات والمنتجات شبه النهائية والمنتجات النهائية، مما يضمن أداء مستقر وموثوق.
بفضل موثوقيته الممتازة ومرونته وتعدد استخداماته، يستخدم هذا المنتج على نطاق واسع لقياس الضغط والتحكم فيه في العمليات الصناعية مثل البترول والكيماويات والمعادن والطاقة ومستوى المياه.

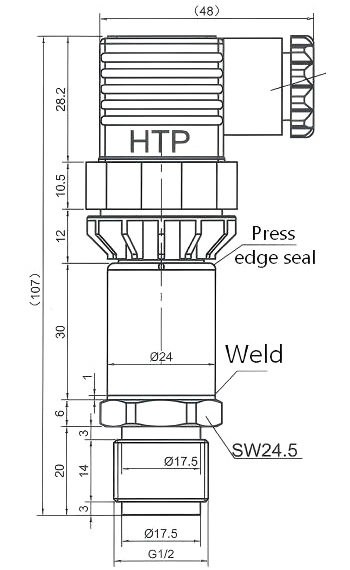

الهيكل الخارجي: (الوحدة: مم)
هذه الصورة هي للإشارة فقط. يجب أن يسود المنتج الفعلي. يمكن تخصيص واجهات الضغط.
المعلمات التقنية:
| النطاق | -0.1M ف أ ▪▪▪ 0MPa～0.01MPa ▪▪▪ 100MPa |
| الزائد | ضعف الضغط الكامل أو 110 ميجا باسكال (أيهما أقل) |
| نوع التوتر | قياس الضغط، الضغط المطلق، أو نوع الضغط المقياس المختوم |
| الدقة | ± 0.5% فس |
| الاستقرار على المدى الطويل | الحد الأقصى ±0.3%FS/سنة |
| معامل درجة الحرارة نقطة الصفر | 0.03% FS/°C(<100 كيلو باسكال)؛ 0.02% FS/درجة مئوية (> 100 كيلو باسكال) |
| معامل درجة الحرارة على نطاق كامل | 0.03% FS/°C(<100 كيلو باسكال)؛ 0.02% FS/درجة مئوية (> 100 كيلو باسكال) |
| درجة حرارة التعويض | -10 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التشغيل | -30 درجة مئوية إلى 80 درجة مئوية، نوع آمن جوهريًا -10 درجة مئوية إلى 60 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 125 درجة مئوية |
| نوع الإخراج | النوع الحالي (نظام سلكين) | نوع الجهد (نظام ثلاثة أسلاك) |
| مصدر الطاقة | 10 ~ 30 فولت تيار مستمر | 10 ~ 30 فولت تيار مستمر |
| إشارة الإخراج | 4mA ~ 20mADC | 0/1 ~ 5/10VDC |
| مقاومة العزل | 100 ميجا أوم، 100 فولت تيار مستمر |
| حماية الضميمة | IP65 (نوع المكونات الإضافية) |
| توصيل كهربائي | هيسمان |
| اتصال الضغط | خيط خارجي G1/2 (قابل للتخصيص عند الطلب) |
