الميزات
نطاق القياس: -0.1MPa...0MPa~0.01MPa...100MPa.
مع شاشة العرض، تظهر قيمة الضغط في الوقت الحقيقي.
تعتبر معايرة نقطة الصفر والمعايرة واسعة النطاق ملائمة.
عكس حماية القطبية وحماية الحد الحالي.
مقاومة لضربات البرق وصدمات الضغط.
دقة عالية، استقرار عالي، وموثوقية عالية.
مجالات التطبيق
مراقبة العمليات الصناعية
القياس الهيدروليكي
قياس الضغط في البيئات القاسية المختلفة
نظرة عامة على المنتج

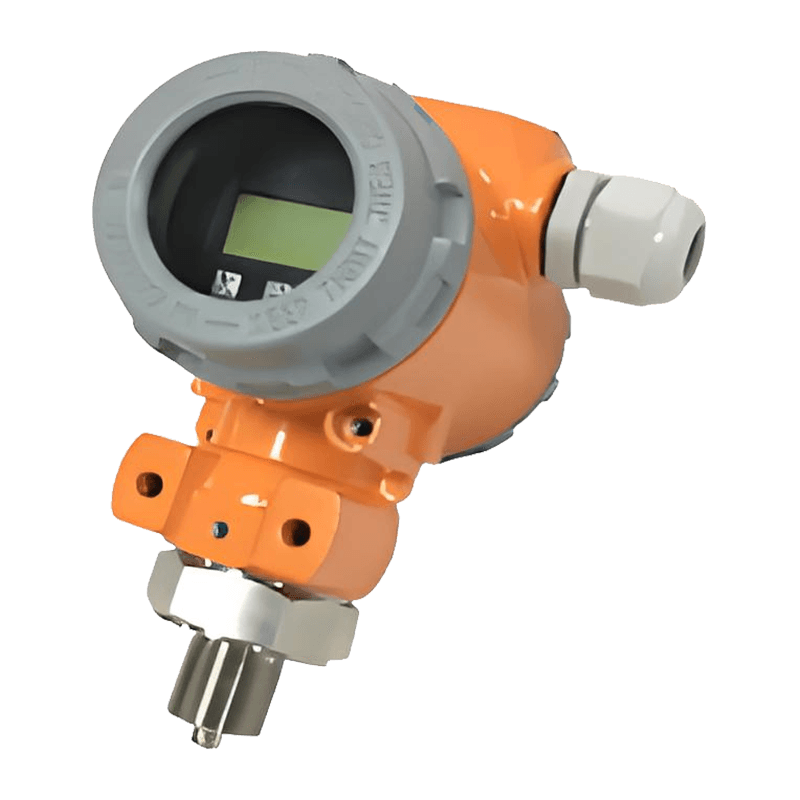

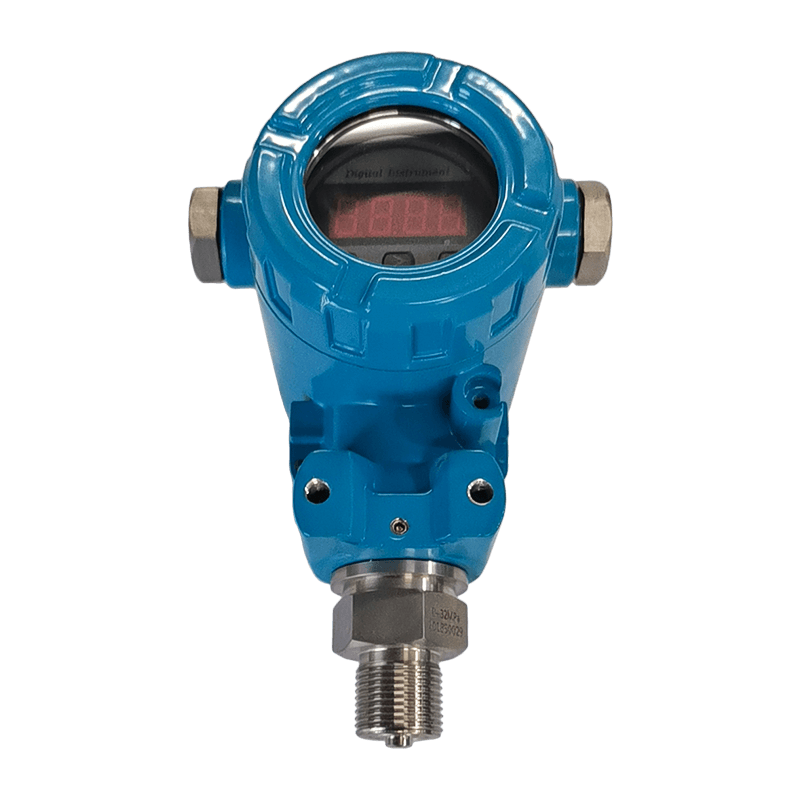

يستخدم جهاز إرسال الضغط AI-TD ذو العرض الرقمي المقاوم للانفجار مستشعر ضغط السيليكون مع غشاء من الفولاذ المقاوم للصدأ كعنصر قياس الإشارة ويستخدم دائرة IC مخصصة لتعويض أداء نقطة الصفر ودرجة الحرارة على نطاق واسع من درجات الحرارة. يتميز جهاز إرسال الضغط هذا بشاشة عرض رقمية LCD وهو معتمد ضد الانفجار.
يستخدم هذا المنتج لقياس الضغط في العمليات الصناعية مثل البترول والكيماويات والمعادن والطاقة والهيدرولوجيا.

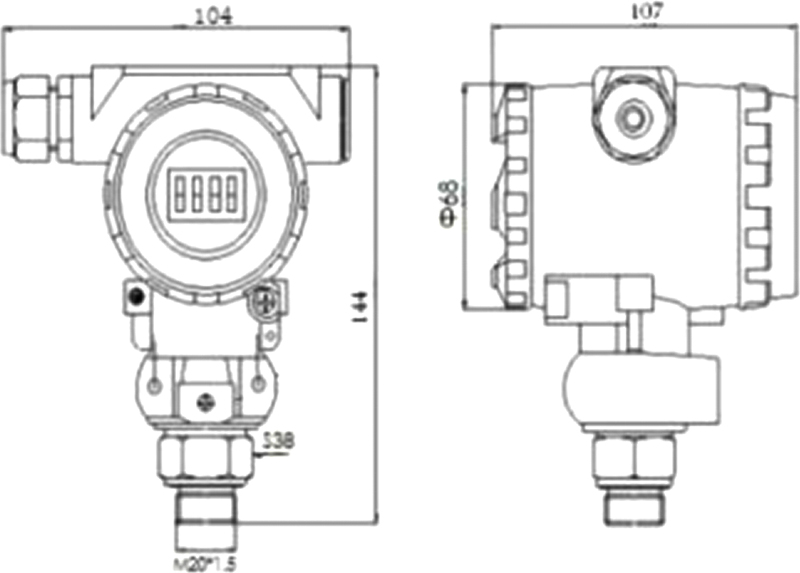

الهيكل الخارجي: (الوحدة: مم)
هذه الصورة هي للإشارة فقط. يجب أن يسود المنتج الفعلي. يمكن تخصيص واجهات الضغط.
المعلمات التقنية:
| معلمات الضغط |
| النطاق | -0.1 ميجا باسكال...0 ميجا باسكال~0.01 ميجا باسكال...100 ميجا باسكال |
| الزائد | 2 مرات النطاق الكامل أو 110MPa (أيهما أقل) |
| نوع الضغط | قياس الضغط، الضغط المطلق، ضغط قياس مختوم |
| المعلمات الكهربائية |
| مصدر الطاقة | 12 ~ 32 فولت تيار مستمر |
| إشارة الإخراج | 4mA ~ 20mA DC (نظام سلكين) |
| تحميل المقاوم | ≥ (تحت 12) /0.02Ω |
| المعلمات الهيكلية |
| الضميمة | غلاف من الألومنيوم المصبوب مقاوم للانفجار |
| الاستشعار | الفولاذ المقاوم للصدأ 316L |
| حلقة الختم | مطاط الفلور |
| مستوى الحماية | IP65 |
| الظروف البيئية |
| ملاءمة وسائل الإعلام | سوائل مختلفة لا تآكل الفولاذ المقاوم للصدأ 316L والمطاط الفلوري |
| درجة حرارة التعويض | - 10 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة متوسطة | -30 درجة مئوية ~ 80 درجة مئوية (نوع شاشة LCD: -20 درجة مئوية ~ 80 درجة مئوية) |
| درجة حرارة التخزين | -40 درجة مئوية ~ 125 درجة مئوية (نوع شاشة LCD: -20 درجة مئوية ~ 80 درجة مئوية) |
| مؤشرات الأداء |
| الدقة | ±±0.1%FS (الحد الأدنى) | ±±0.25%FS (نموذجي) | ±±0.5%FS (الحد الأقصى) |
| معامل درجة الحرارة نقطة الصفر | ±0.03%FS/°C (≥100kPa) | ±0.02%FS/°C (> 100 كيلو باسكال) |
| معامل درجة الحرارة على نطاق كامل | ±0.03%FS/°C (≥100kPa) | ±0.02%FS/°C (> 100 كيلو باسكال) |
| الاستقرار على المدى الطويل | ±0.2%FS/سنة (الحد الأقصى) |
