الميزات
● جميع التصميمات مصنوعة من الفولاذ المقاوم للصدأ، وحجم صغير، وخفيف الوزن، وسهل التركيب.
● المستشعر عبارة عن مستشعر ضغط من السيليكون المنتشر مع غشاء من الفولاذ المقاوم للصدأ 316L.
● بعد خضوعه لفحص تعويض درجة الحرارة والشيخوخة، يكون أدائه مستقرًا وموثوقًا.
● تتميز الدائرة بطبقات متعددة من الحماية والموثوقية العالية، وتلبية متطلبات التوافق الكهرومغناطيسي (EMC).
● دقة عالية، وثبات عالي.
مجالات التطبيق
● الصناعات البترولية والكيميائية والطاقة
● إمدادات المياه في المناطق الحضرية، والاستكشاف الهيدرولوجي، والجيولوجيا
● صناعات مثل الكشف عن ضغط السوائل والتحكم فيه
نظرة عامة على المنتج

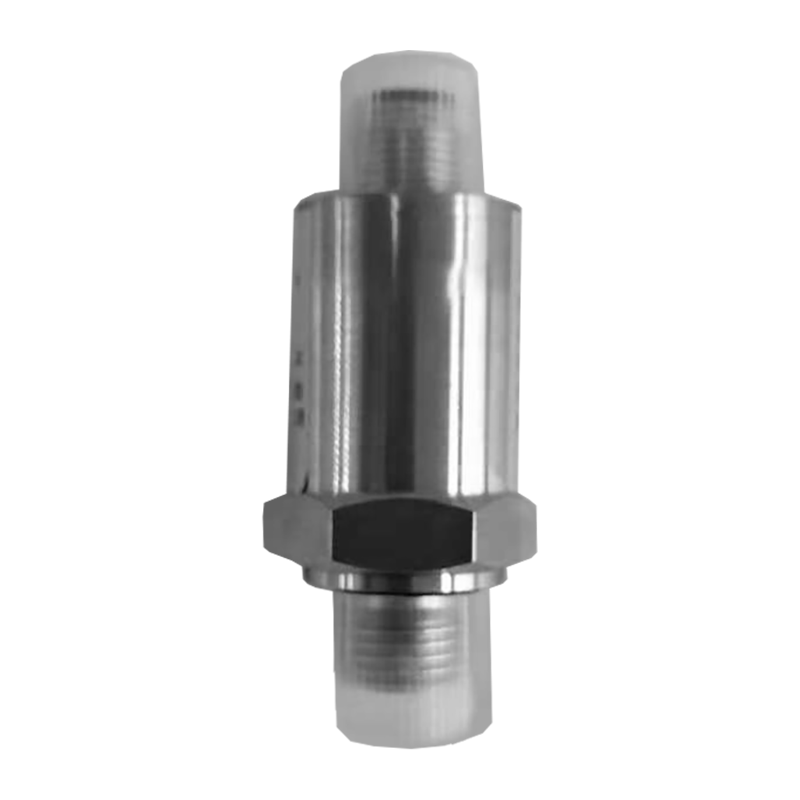

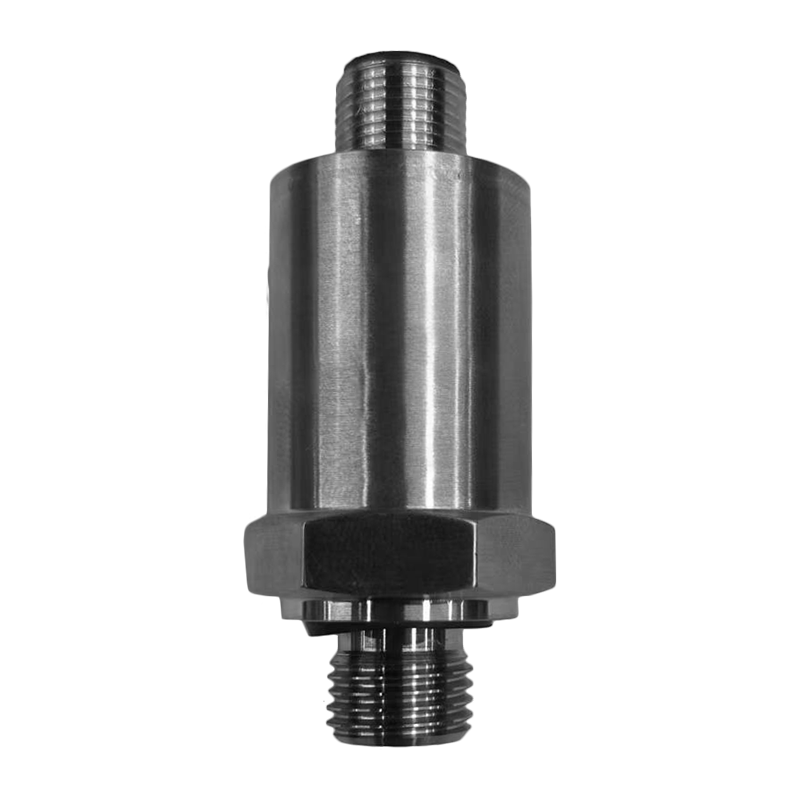

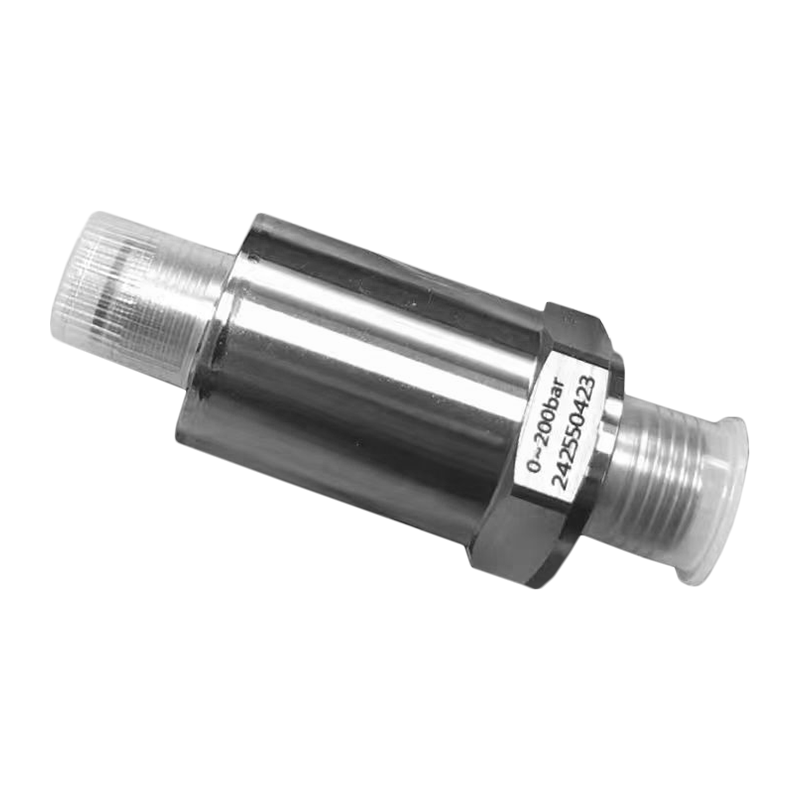

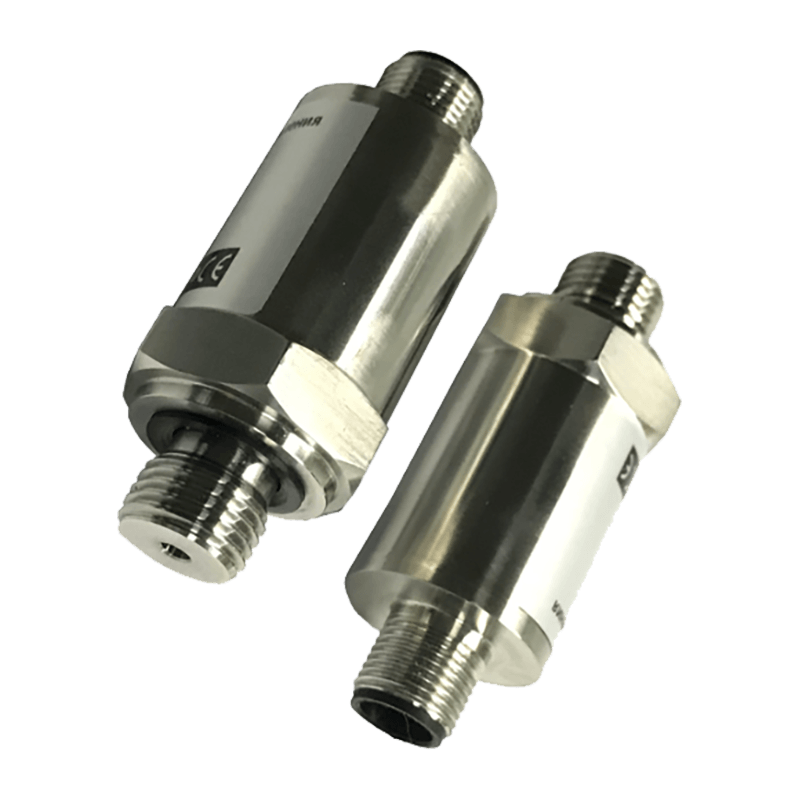

جهاز إرسال الضغط التجويف AI-TS، وهو نموذج مدمج، هو جهاز إرسال ضغط صغير الحجم وعالي الثبات تم تطويره وتصنيعه بواسطة شركتنا. إنه يستخدم مستشعر ضغط مقاوم للضغط مستقر وموثوق به ودوائر إرسال مخصصة عالية الأداء، مما يؤدي إلى أداء عام مستقر وموثوق. إنه يوفر نطاقات ضغط متعددة وطرق إخراج الإشارة، بالإضافة إلى مجموعة متنوعة من الموصلات وواجهات الضغط للاختيار من بينها.

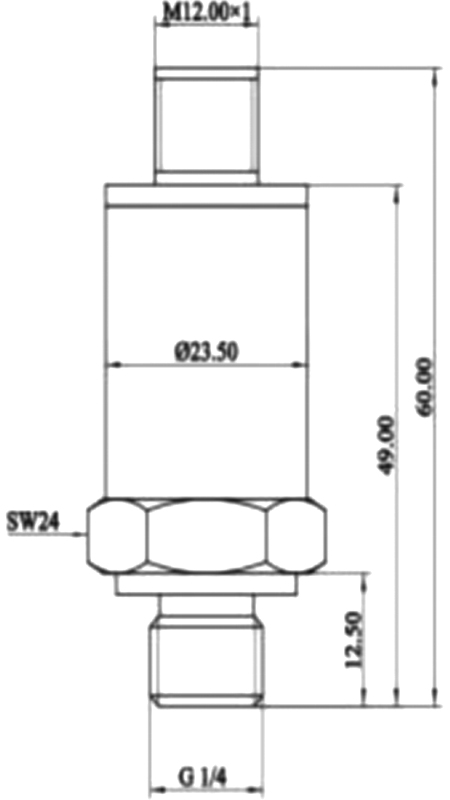

الهيكل الخارجي: (الوحدة: مم)

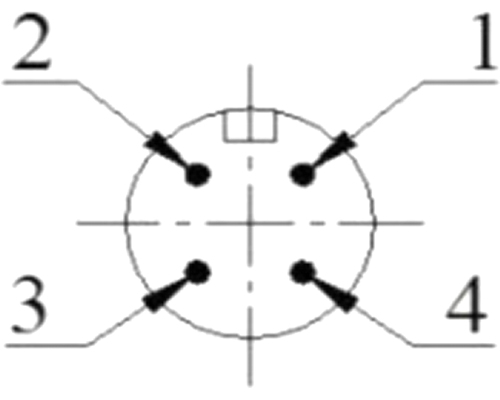

 |  التوصيل الكهربائي M12*1 |
المعلمات التقنية:
| معلمات الضغط |
| النطاق | 0MPa ~ 10MPa┅40MPa |
| الزائد | 2 مرات الحجم الكامل |
| نوع الضغط | قياس الضغط، الضغط المطلق، ضغط قياس مختوم |
| المعلمات الكهربائية |
| نوع الإخراج | النوع الحالي | نوع الجهد |
| مصدر الطاقة | 6.5 ~ 32 فولت تيار مستمر | 5 فولت تيار مستمر/24 فولت |
| إشارة الإخراج | 4mA～20mA DC (نظام سلكين) | 0.5 فولت ~ 4.5 فولت / 0 ~ 10 فولت تيار مستمر (نظام ثلاثة أسلاك) |
| تحميل المقاوم | ≥(U-9)/0.02 | ≥10 ألف |
| مقاومة العزل | 100 ميجا أوم، 100 فولت تيار مستمر |
| المعلمات الهيكلية |
| الضميمة | الفولاذ المقاوم للصدأ |
| مستوى الحماية | IP65 |
| الظروف البيئية |
| ملاءمة وسائل الإعلام | وسائل الإعلام المختلفة التي لا تآكل الفولاذ المقاوم للصدأ |
| درجة حرارة التعويض | -10 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التشغيل | -30 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 125 درجة مئوية |
| مؤشرات الأداء |
| الدقة | ±0.5%FS (الحد الأقصى) | ±0.25%FS (الحد الأدنى) |
| معامل درجة الحرارة نقطة الصفر | 0.03% FS/°C(≥ 100 كيلو باسكال)؛ 0.02% FS/درجة مئوية (> 100 كيلو باسكال) |
| معامل درجة الحرارة على نطاق كامل | 0.03% FS/°C(≥ 100 كيلو باسكال)؛ 0.02% FS/درجة مئوية (> 100 كيلو باسكال) |
| الاستقرار على المدى الطويل | ±0.3%FS/سنة (الحد الأقصى) |
