وصف المنتج والتطبيقات

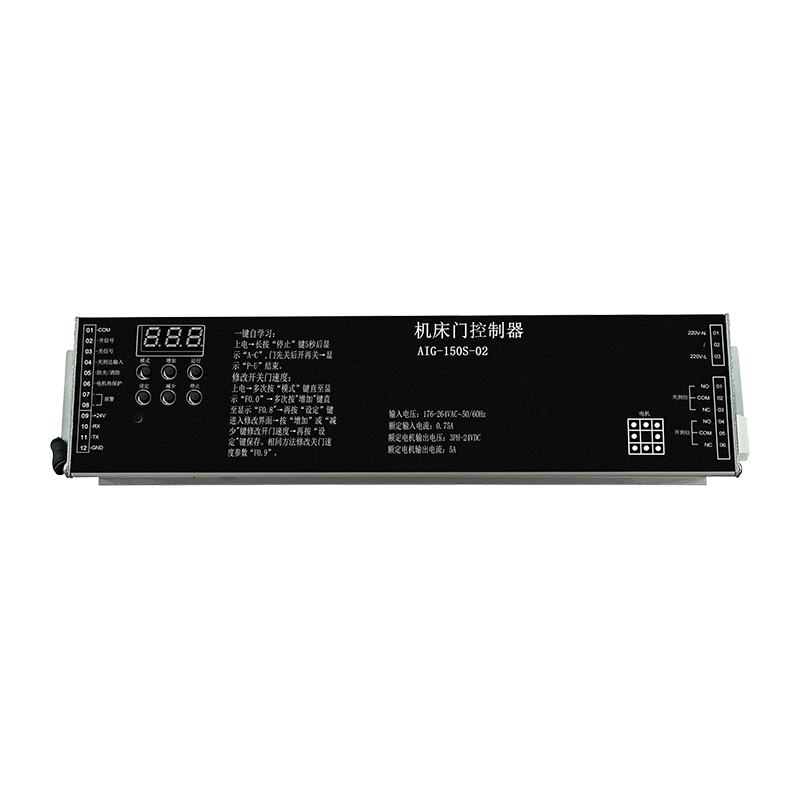

التطبيق المستهدف: تم تصميم وحدة التحكم هذه خصيصًا للتشغيل الآلي لأبواب الأدوات الآلية.
نوع النظام: عبارة عن وحدة تحكم بدون فرش تعمل بالتيار المستمر تستخدم التحكم الكامل في ناقل PWM ذو الحلقة المغلقة لإدارة حركة المحرك.
الملف المادي: الوحدة مدمجة، بأبعاد 261 × 64 × 41 ملم (طول × عرض × ارتفاع).
الميزات الرئيسية
تصحيح الأخطاء بمفتاح واحد: يشتمل النظام على وظيفة التعلم الذاتي المبسطة "A-c" التي تقيس حركة الباب تلقائيًا وتحدد الزاوية الأولية للمحرك.
واجهة تحكم شاملة: تتيح لوحة المفاتيح الرقمية للمستخدمين التبديل بين الأوضاع، ومراقبة البيانات في الوقت الفعلي (السرعة والتيار)، وتعديل معلمات الوظيفة.
منحنيات تشغيلية متعددة المستويات:
فتح (O) وإغلاق © المجموعات: يدعم أربعة مستويات سرعة متميزة (Lv1 – Lv4) مع إعدادات قابلة للتخصيص للتسارع والتباطؤ و"الرعشة" (النعومة) ومسافات الوسادة.
الإدخال/الإخراج القابل للتكوين:
المدخلات: يدعم الإشارات الخارجية لأوامر الفتح/الإغلاق، ومفاتيح الحد، ومدخلات رابط السلامة/الحريق.
مخرجات المرحل: تتضمن ثلاثة مرحلات يمكن برمجتها لـ 15 وظيفة مختلفة، مثل الإشارة عندما يكون الباب مفتوحًا/مغلقًا بالكامل أو الإشارة إلى خطأ في وحدة التحكم.
المراقبة في الوقت الفعلي (معلمات N): تتبع البيانات الفنية بما في ذلك جهد ناقل التيار المستمر، وموضع التشفير الحالي، وإجمالي وقت التشغيل، وعدد دورات الباب (حتى ملايين الدورات).
الفوائد ووظائف السلامة
الدقة والموثوقية: يضمن استخدام كابلات التشفير المحمية والتحكم في الحلقة المغلقة تحديد موضع الباب بدقة ويمنع المحركات "الهاربة" أثناء التشغيل.
حماية السلامة:
منطق مكافحة القرص: يتضمن "المناطق الميتة" القابلة للبرمجة وأوقات الكشف عن المماطلة لمنع الإصابة أو تلف المعدات.
الحماية البيئية والكهربائية: تتميز بالحماية من زيادة الصواعق والحماية الحرارية للمحرك (عبر DI6 أو DI5).
التشخيصات المتقدمة: تقوم وحدة التحكم بتخزين أحدث أربعة أخطاء (على سبيل المثال، E-01 للتيار الزائد، E-02 لفشل جهاز التشفير) لتسهيل استكشاف الأخطاء وإصلاحها بسرعة.
الاستقرار: يتضمن حماية مدمجة ضد الجهد الزائد، وانخفاض الجهد، وتوقف المحرك، والدوران العكسي.
