وصف المنتج والتطبيقات
الاستخدام الأساسي: تم تصميم وحدة التحكم هذه خصيصًا لإدارة تشغيل الأبواب المنزلقة للتخزين البارد.

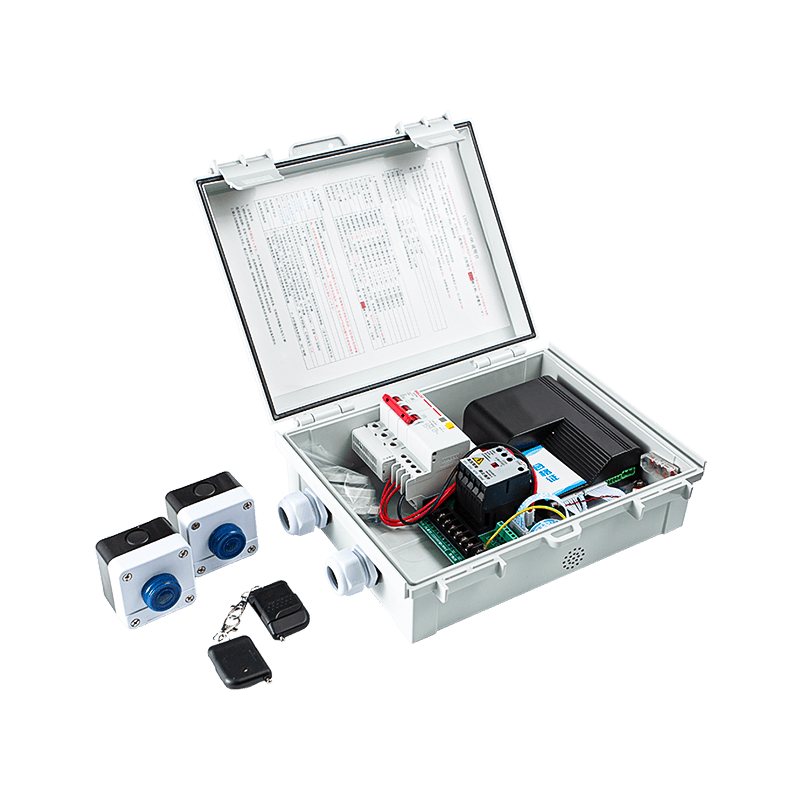

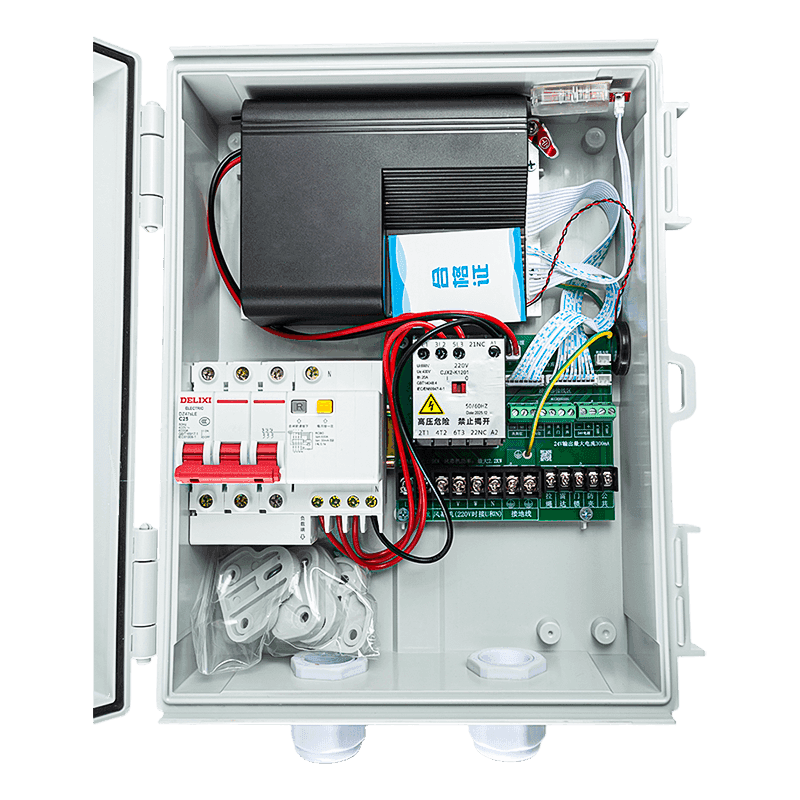

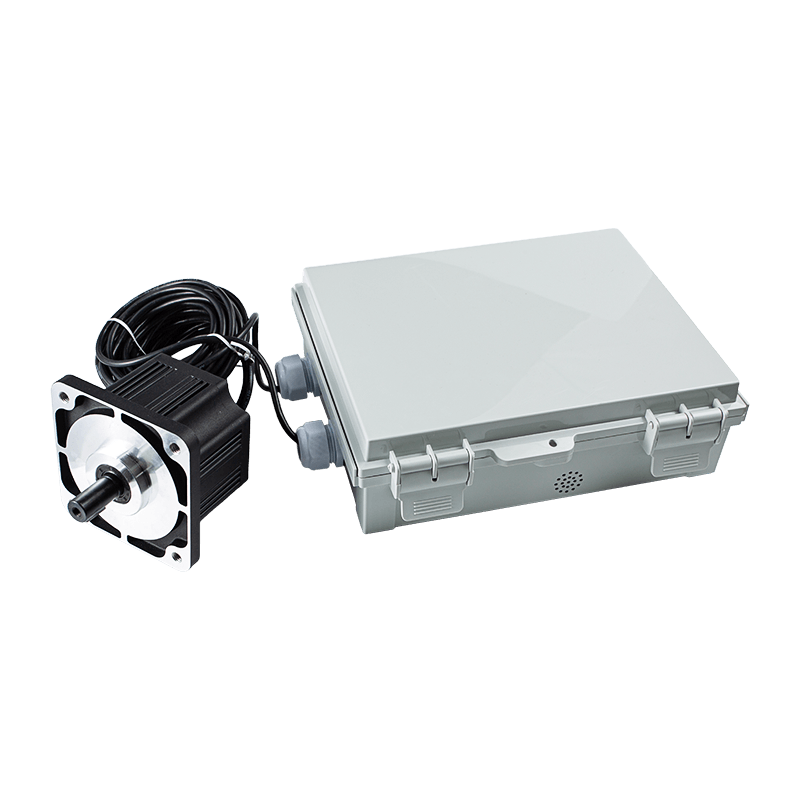

مكونات النظام: يتضمن النظام عادةً صندوق التحكم AIG-1500P-02Y، ووحدة التحكم AIG-750L-06 (متوفرة في نماذج الصوت أو شاشة اللمس)، ومحرك DC بدون فرش متوافق.
البيئة المستهدفة: تم تصميم المحركات المتوافقة للتخزين البارد، للعمل في درجات حرارة تتراوح من -30 درجة مئوية إلى 60 درجة مئوية.
الميزات الرئيسية
عملية قابلة للتخصيص: يمكن للمستخدمين ضبط مجموعة واسعة من المعلمات، بما في ذلك سرعات الفتح/الإغلاق، وعزم الدوران، وأوقات الإغلاق المتأخرة.
المراقبة المتقدمة: يشتمل النظام على قائمة مراقبة (المعلمات N01-N24) لتتبع البيانات في الوقت الفعلي مثل تردد الإخراج والتيار وموضع الباب وسجلات الأخطاء وإجمالي أوقات التشغيل.
الواجهة والمؤشرات: تستخدم شاشة الأنبوب الرقمية رموزًا محددة للإشارة إلى الحالة:
وضع الاستعداد: يعرض "000".
إشارات الإدخال: يحدد المصادر مثل أجهزة التحكم عن بعد (100)، وأسلاك السحب (200)، والرادار (300)، وأجهزة الاستشعار المضادة للقرص (400).
حالة التشغيل: توضح ما إذا كان الباب مفتوحًا (001) أو مغلقًا (002).
الأجهزة الطرفية المتكاملة: تقوم وحدة التحكم بإدارة المكونات الخارجية مثل أسلاك التسخين (حتى 1 كيلو وات) وستائر الهواء (حتى 2.2 كيلو وات).
الفوائد ووظائف السلامة
حماية السلامة: يتميز النظام بإعدادات عزم الدوران المضادة للضغط وأوقات التحديد لمنع وقوع الحوادث.
ملحوظة: لا يتم تفعيل الحماية من الانحباس في نطاق 20 سم من الوضع المفتوح أو المغلق بالكامل.
الموثوقية: تتميز المحركات بعزل من الدرجة B وهي مقاومة للرطوبة، مما يجعلها مناسبة لبيئات الرطوبة العالية النموذجية للتخزين البارد.
سهولة الصيانة: تسجل وحدة التحكم أحدث أربعة أخطاء (E01-E99)، مما يسمح للفنيين بتشخيص المشكلات بسرعة مثل فشل مستشعر القاعة (E02)، أو انخفاض الجهد (E05)، أو السرعة الزائدة (E15).
التحكم المرن: يدعم أوضاع العمل المتعددة، بما في ذلك تشغيل النقر على اللوحة أو أوضاع التحكم الخارجية (الرادار، سلك السحب، وما إلى ذلك).
ملاحظة هامة تتعلق بالسلامة: لمنع الكهرباء الناتجة عن الجهد العالي وخطر حدوث صدمة كهربائية، يجب توصيل السلك الأرضي للمحرك بعلامة التأريض الخاصة بوحدة التحكم.
