وصف المنتج

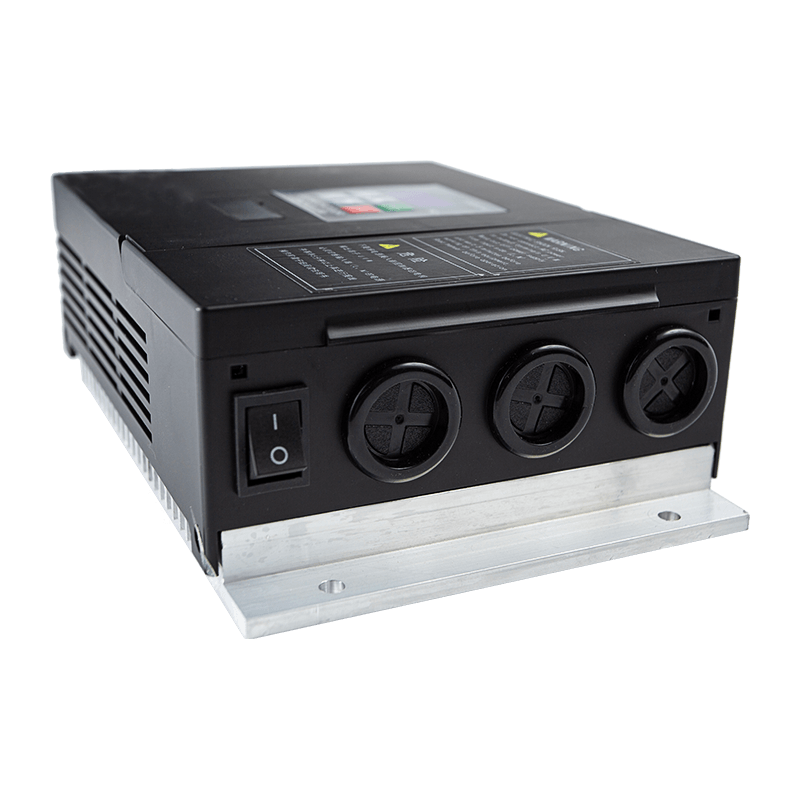

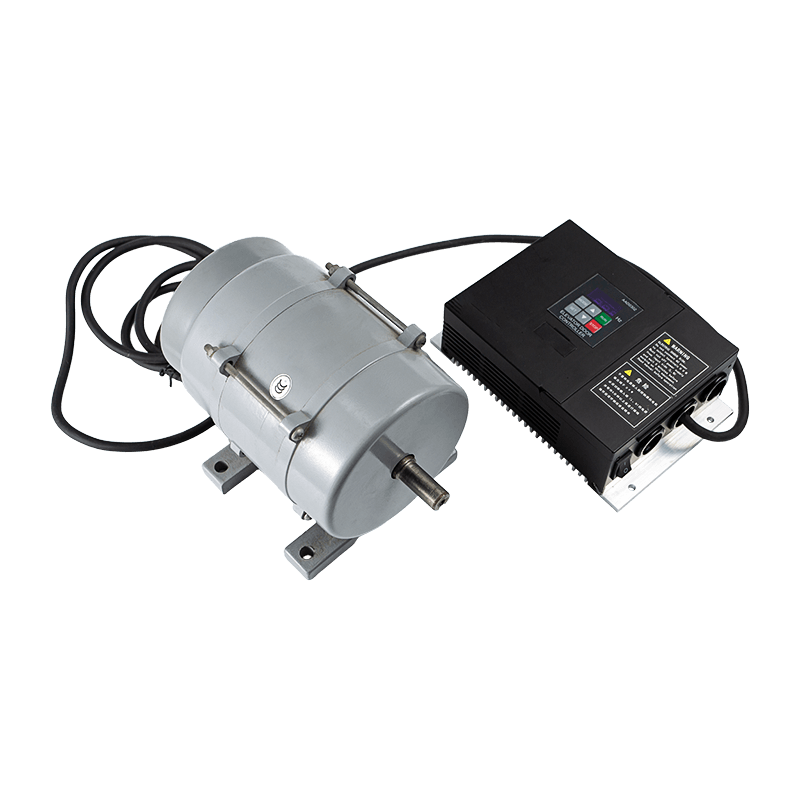

نوع الجهاز: هذا محرك متغير التردد مصمم خصيصًا كوحدة تحكم غير متزامنة للتيار المتردد لباب المصعد.
واجهة النظام: تحتوي على لوحة مفاتيح رقمية مع شاشة عرض للتنقل وتحرير المعلمات (الأنواع "p" و"n" و"d") والمراقبة.

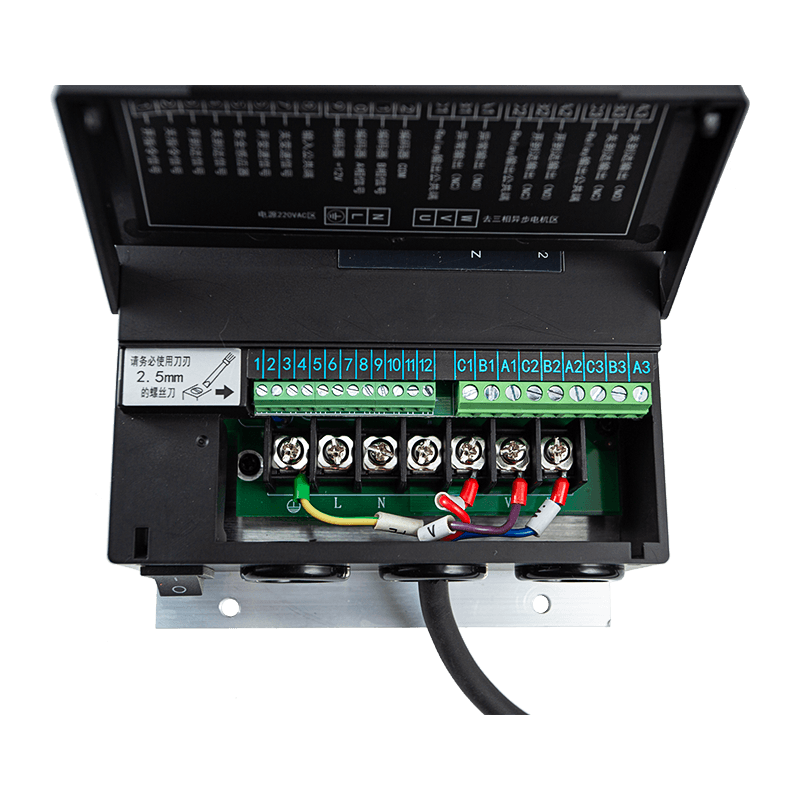

الطاقة والاتصال: تستخدم الوحدة مصدر طاقة أحادي الطور وتتضمن أطرافًا لتوصيل المحرك وإشارات الإدخال (فتح/إغلاق/حد) ومخرجات الخطأ.
التطبيقات
الاستخدام الأساسي: التحكم في دورات فتح وإغلاق أبواب المصعد/الرفع.
أوضاع التشغيل: يدعم عدة أوضاع تشغيل متخصصة منها:
- أوضاع التشفير ودائرة التشفير.
- مفتاح ذو 4 مواضع وأوضاع دائرة تبديل ذات 4 مواضع.
- وضع الاتصال عبر RS-485 للتحكم المتكامل في النظام.
- الوضع اليدوي للاختبار والإعداد.
الميزات الرئيسية
منحنيات الباب القابلة للتخصيص: يمكن للمستخدمين ضبط حركة الباب بدقة عن طريق ضبط معلمات التسارع والتباطؤ والتردد في مراحل مختلفة من دورة الفتح/الإغلاق.
التحكم في عزم الدوران القابل للبرمجة: يتضمن مستوى تعزيز عزم الدوران DC (P05) وإعدادات محددة لحفظ التيار (d40، d41) للحفاظ على موضع الباب بمجرد فتحه أو إغلاقه بالكامل.
منطق التحكم المرن: تسمح وحدة التحكم باختيار منطق إشارة الإدخال (مفتوحة بشكل طبيعي أو مغلقة بشكل طبيعي) وتوفر أوضاع تحكم متعددة (لوحة المفاتيح أو المحطة الطرفية أو الاتصال).
المراقبة في الوقت الحقيقي: يقوم النظام بمراقبة وعرض مجموعة واسعة من البيانات، بما في ذلك تردد الإخراج والتيار وموضع الباب وعرض الباب (النبضات) وإجمالي أوقات التشغيل.
الأمان: تتوفر ميزة حماية كلمة المرور (P41) لقفل المعلمات ومنع التغييرات العرضية أو غير المصرح بها.
الفوائد
الدقة والسلاسة: من خلال توفير ما يصل إلى ستة أوقات مختلفة للتسارع/التباطؤ لكل من الفتح والإغلاق، تضمن وحدة التحكم تشغيلًا ميكانيكيًا سلسًا ومنحنى تشغيل عالي الجودة.
الحماية الشاملة: يشتمل المحرك على وسائل حماية متكاملة ضد التيار الزائد والجهد الزائد والجهد المنخفض والتحميل الزائد، مما يحمي كلاً من وحدة التحكم والمحرك من التلف.
استكشاف الأخطاء وإصلاحها المبسط: قائمة واسعة من رموز الأخطاء (على سبيل المثال، SC1 للتيار الزائد، Er1 لفشل نبض جهاز التشفير) تسمح للفنيين بتشخيص الأخطاء ومعالجتها بسرعة.
جاهزة للاستخدام: يتم شحن الوحدات مع الضبط التلقائي المكتمل في المصنع لنبضات عرض الباب ومعلمات الوظيفة، مما يسمح بالتشغيل الأساسي الفوري.
