وصف المنتج

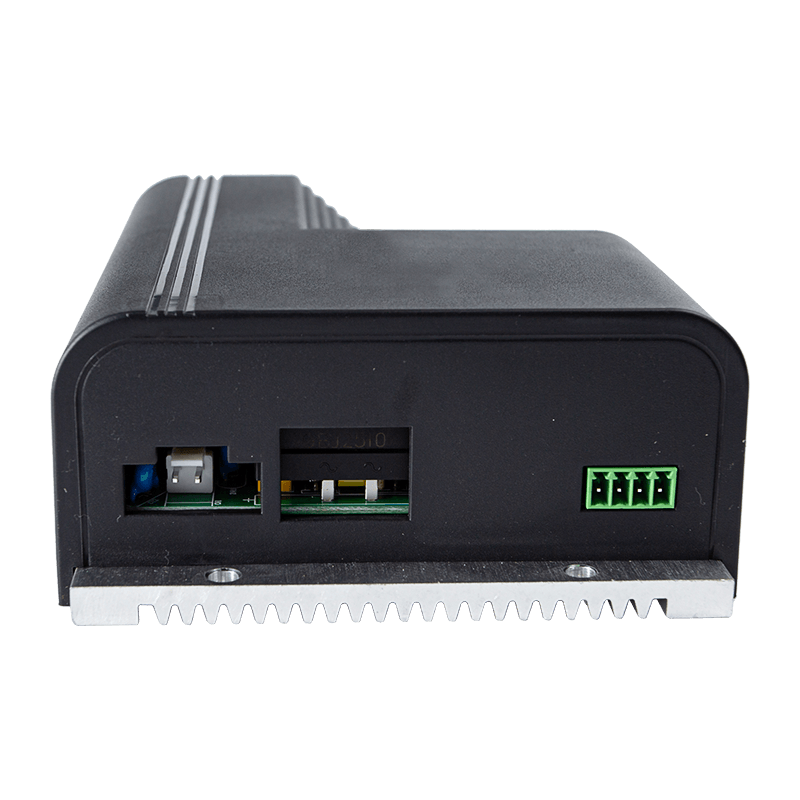

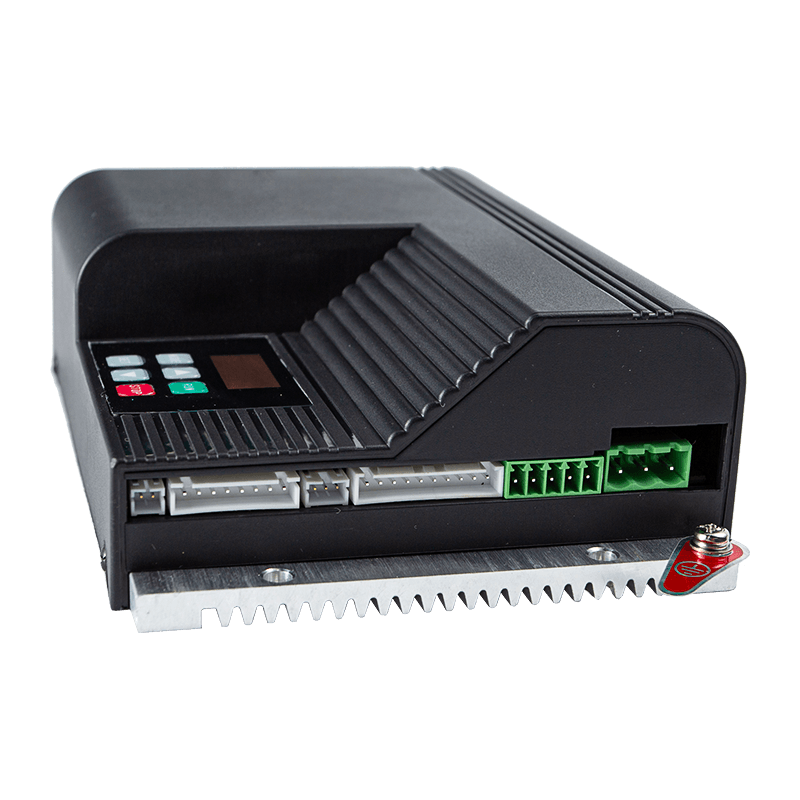

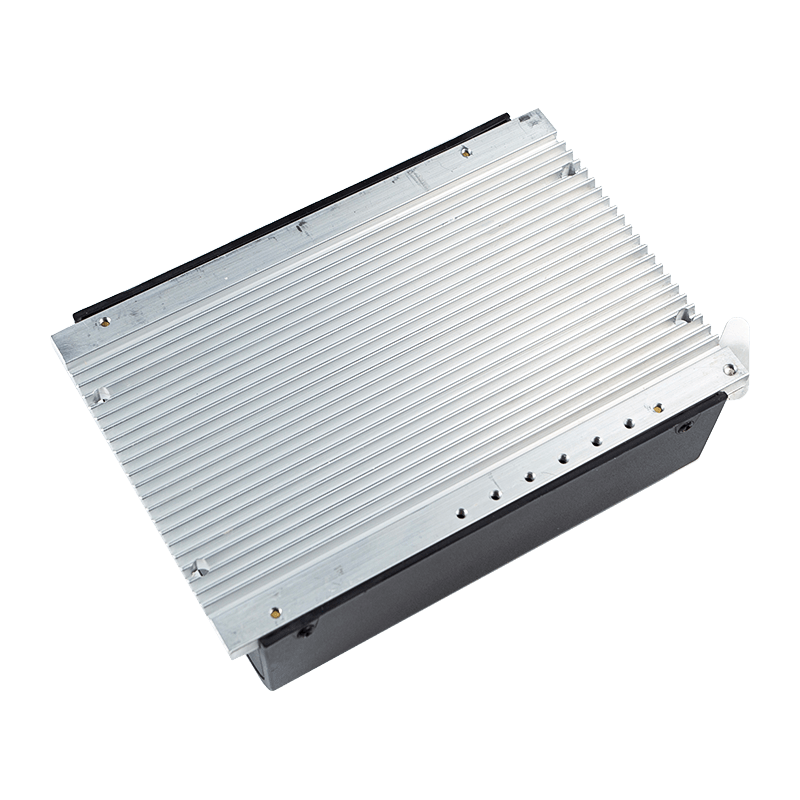

نوع الجهاز: وحدة تحكم مؤازرة لباب المصعد عالية الأداء مصممة للإدارة الدقيقة لأنظمة أبواب المصعد.
طريقة التحكم: يستخدم التحكم في ناقل PWM ذو الحلقة المغلقة بالكامل.
توافق النظام: مصمم خصيصًا للعمل مع محرك سيرفو مغناطيسي دائم MT01-TB-120W.
متطلبات الطاقة: يعمل على جهد دخل أحادي الطور يبلغ 176~264 فولت تيار متردد (50/60 هرتز).
الميزات الرئيسية
مراقبة شاملة: تتميز بشاشة رقمية تتتبع سرعة الإخراج والتيار والجهد الكهربي وموضع الباب وإجمالي وقت التشغيل.
التشغيل بلمسة واحدة: يتضمن وظيفة "تصحيح الأخطاء بمفتاح واحد" (A-c) الآلية التي تقيس عرض الباب وتختبر الموضع الأولي.
المعلمات واسعة النطاق:
منحنيات الباب (مجموعات O & C): تسمح بالضبط الدقيق لأربعة تروس مختلفة للسرعة، بما في ذلك مسافات عازلة محددة، وسرعات التسارع والتباطؤ لكل من دورات الفتح والإغلاق.
المعلمات الفنية (المجموعة F): إدارة أزواج أقطاب المحرك وخطوط التشفير ووظائف إخراج التتابع.
الإدخال/الإخراج المرن: مزود بثمانية مدخلات رقمية (للإشارات مثل أجهزة إنذار الحريق، وأجهزة استشعار السلامة، وأوامر الأبواب) وثلاثة مخرجات ترحيل لإنذارات الحالة أو الأخطاء.
المنطق المتقدم: يدعم أوضاع إشارة بوابة تبديل المستوى والحافة ويتضمن أوقات حكم قابلة للتعديل لحجب الباب.
التطبيقات
التطبيق الأساسي: إدارة تشغيل أبواب المصاعد المنزلقة.
الأوضاع المتخصصة: تتضمن الوضع التجريبي (F1.4) لدورة الاختبار المستمر لآلية الباب.
الأنظمة المتكاملة: يدعم اتصال TTL لنسخ البيانات وإعداد/تصحيح المعلمات الخارجية.
