وصف المنتج

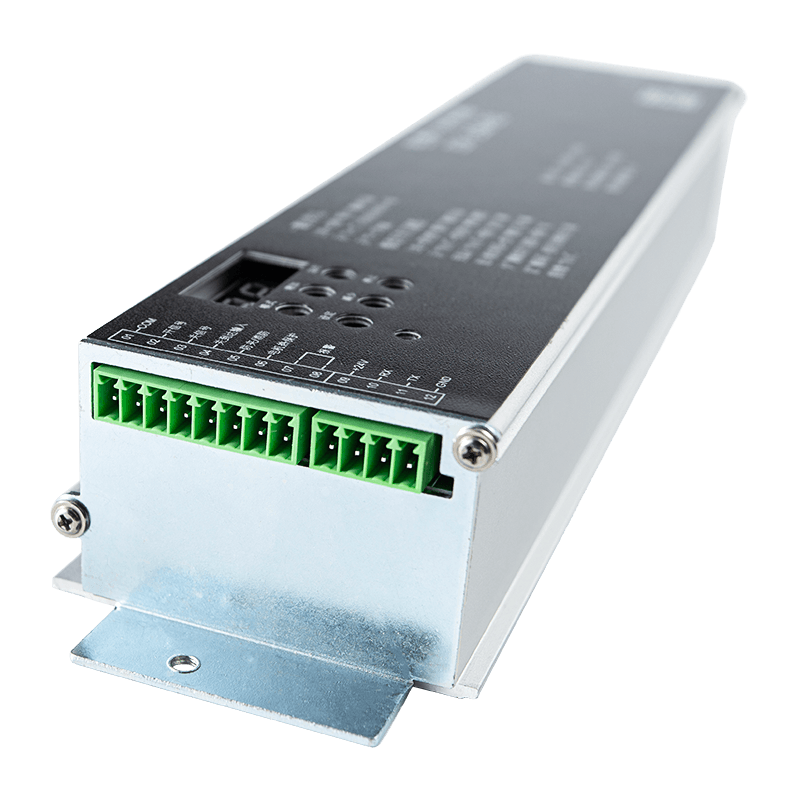

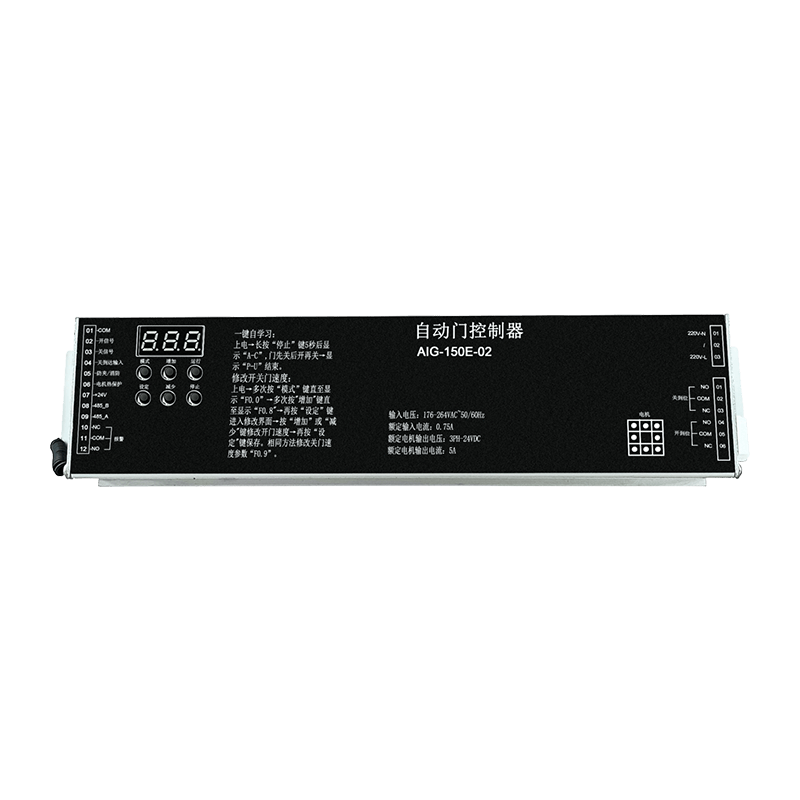

الموديل: AIG-150E-02 عبارة عن وحدة تحكم DC بدون فرش مصممة خصيصًا لأبواب الرفع.
الطاقة والإدخال: يعمل على مدخل 220 فولت أحادي الطور باستخدام طريقة توصيل الأسلاك (الاتصالات) بثلاثة أسلاك.
توافق النظام: تم تصميمه للعمل مع محركات DC بدون فرش، وتحديدًا طراز MT02-WS-100W.
التطبيقات
الاستخدام الأساسي: يعمل الجهاز بمثابة وحدة تحكم في الباب المنزلق.
إعدادات محددة: يتضمن النظام تكوينات لأنواع معينة من الأبواب، مثل البوابات الطبية (كلا الإصدارين المتزامنين بنظام التشفير والتيار المستمر بدون فرش).
البيئة: تم تصنيف المحركات المتوافقة مثل MT01-YC-43W لدرجات حرارة التشغيل بين -20 درجة مئوية و50 درجة مئوية.
الميزات الرئيسية
مراقبة الحالة: توفر شاشة الأنبوب الرقمية تعليقات في الوقت الفعلي على حالة التشغيل، مثل القياس التلقائي لعرض الباب (A_c)، والفتح العادي (Uoo)، والإغلاق (Uco).
معلمات قابلة للتخصيص:
معلمات المستخدم (سلسلة P): تسمح بتعديل سرعات الفتح/الإغلاق، وأوقات تأخير الإغلاق التلقائي، وعزم الدوران المضاد للقرص.
المعلمات الفنية (سلسلة F): توفر تحكمًا أعمق في أزواج أقطاب المحرك، ونسب التخفيض، وإعدادات KP/KI لحلقة السرعة المتقدمة من أجل تسارع وتباطؤ سلس.
التحكم في عزم الدوران: تدير وحدة التحكم مراحل عزم الدوران المختلفة، بما في ذلك عزم الدوران المبدئي، وعزم الدوران المضاد للضغط، وعزم الدوران الثابت بمجرد تثبيت الباب في مكانه.
أوضاع التشغيل: تدعم النماذج الثانوية الأولية، وأوضاع بطارية الطوارئ، ووضع تجريبي للشيخوخة للاختبار،
الفوائد ووظائف السلامة
حماية السلامة: تشتمل وحدة التحكم على كشف متكامل للعرقلة (قابل للتعديل حسب الحساسية) لتحديد متى يتم إعاقة مسار الباب.
أدوات التشخيص: يحدد نظام شامل لاستكشاف الأخطاء وإصلاحها أخطاء محددة، مثل فشل التشفير/القاعة (E02)، والجهد الزائد (E05)، والحمل الزائد للمحرك (E18).
سلامة التشغيل: لضمان السلامة، يتطلب النظام تركيبًا احترافيًا، وتأريضًا صارمًا للسلك الأرضي، واستخدام كابلات محمية لأجهزة التشفير لمنع التداخل.
ميزات الصيانة: تقوم وحدة التحكم بتتبع ساعات العمل المتراكمة وتسمح بـ "استرداد المعلمة" لإعادة ضبط الجهاز على إعدادات المصنع الافتراضية لأنواع معينة من البوابات.
